ARM与MIPS的详细对比

版本:v1.2

Crifan Li

摘要

此文主要介绍ARM和MIPS之间的区别和联系,包括ARM的Thumb,MIPS的MIPS16e ASE

[提示] 本文提供多种格式供:
在线阅读 HTML HTMLs PDF CHM TXT RTF WEBHELP
下载(7zip压缩包) HTML HTMLs PDF CHM TXT RTF WEBHELP

HTML版本的在线地址为:

http://www.crifan.com/files/doc/docbook/arm_vs_mips/release/html/arm_vs_mips.html

有任何意见,建议,提交bug等,都欢迎去讨论组发帖讨论:

http://www.crifan.com/bbs/categories/arm_vs_mips/

2013-10-04

修订历史
修订 1.2 2013-10-04 crl
  1. 通过Docbook发布
  2. 更新xml:id
修订 1.0 2011-07-19 crl
  1. 详细对比了ARM和MIPS的区别

目录

缩略词
1. 在精简指令集以减小代码空间占用方面的对比
1.1. ARM中的Thumb模式
1.1.1. 软件检测CPU处于何种模式
1.2. MIPS中的MIPS16e ASE
1.2.1. MIPS16e ASE的优势和劣势
1.2.2. 软件检测CPU处于何种模式
1.2.3. MIPS16e ASE的一些细节特性
参考书目

插图清单

1.1. Config1(CP0 Register 16, Select 1)寄存器域值说明

缩略词

ASE (ASE)

Application Specific Extension

(根据应用的)专用扩展

第 1 章 在精简指令集以减小代码空间占用方面的对比

摘要

1.1. ARM中的Thumb模式

常见的ARM是32位的,其中有个Thumb模式,即16位模式。

在标准32位模式下,可以切换到Thumb模式下,这样的话,代码大小会压缩不少,以此提高空间利用率。

同样的代码,如果用Thumb模式的话,比用普通ARM模式的指令,代码大小最大可以减少大约40%。

程序可以通过对应的指令,在ARM和Thumb模式之间切换。

1.1.1. 软件检测CPU处于何种模式

软件可以通过检测CPSR寄存器中Thumb位,来判断当前是处于ARM模式还是Thumb模式。

1.2. MIPS中的MIPS16e ASE

对应的,MIPS中也有个类似的做法。

普通MIPS是32位的,当然也有MIPS64的。

MIPS中有个MIPS16e ASE ,其中ASE是Application Specific Extension,(根据应用的)专用扩展。

关于为何叫做ASE,我的理解是,MIPS16e ASE是针对MIPS32来说的,是对其一种扩展,是在,某些特定的应用(多为嵌入式应用)下减少代码大小,方面的扩展,因此,才叫做Specific Extension专用扩展。

MIPS16e ASE也常被简称为MIPS16e。

在MIPS16e ASE之前,有个MIPS16™,提供了一些额外的指令,用于提高代码的兼容性。而MIPS16e ASE,可以看作是MIPS16™的增强版。

相比MIPS32,利用MIPS16e编译的应用程序平均减小30%,最多可减少40%。

MIPS16e的指令集,兼容MIPS32 和 MIPS64的指令集。

程序也可以在MIPS16e 模式和MIPS 32位模式之间切换。

1.2.1. MIPS16e ASE的优势和劣势

用了MIPS16e ASE后,代码量减少,也相应的带来一个好处,还能提高指令缓存命中率(cache hit rate),即降低了cache miss rate。

而由于缓存是个耗电大户,因此,相应地减少了功耗,实现省电,环保(有利于生态系统Ecosystem)的功效。

与优点相对应的缺点是,MIPS16e ASE比普通的MIPS32,增加了解码的复杂度,即解码时间相对增加了。

不过,拿MIPS16e ASE的劣质和优势相比,总体优势还是很明显的。

不过,貌似实际应用中用到MIPS16e ASE的不多。

1.2.2. 软件检测CPU处于何种模式

软件中可以通过检测MIPS16e ASE中的Config1 CP0寄存器的CA bit位来判断是否是处在MIPS16e ASE模式。

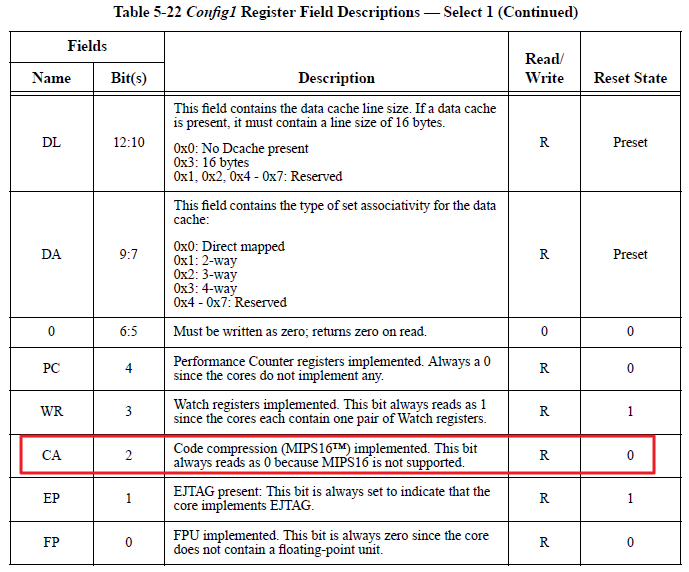

图 1.1. Config1(CP0 Register 16, Select 1)寄存器域值说明

Config1(CP0 Register 16, Select 1)寄存器域值说明

1.2.3. MIPS16e ASE的一些细节特性

  1. MIPS16e指令为16位指令
  2. 32个通用寄存器中有8个可用于MIPS16e模式;其中包括常用于变元传递(argument passing)和返回值的寄存器
  3. 与MIPS32一起使用时,支持8位、16位和32位数据类型;与MIPS64一起使用时,支持8位、16位、32位和64位数据类型
  4. MIPS16e 和 MIPS32/64之间的模式切换允许特权架构/浮点/ASE支持;通过一条特殊的跳转指令来实现模式切换的软件控制
  5. EXTEND指令可让16位指令有效创建16位立即值(immediate value)
  6. SAVE/RESTORE指令可提高栈帧处理(stack frame handling)的代码密度
  7. PC相关寻址可提高创建导入/存储地址的代码密度
  8. 某些指令采用隐型寄存器描述符(implied register specifier)来提高代码密度--用于导入/存储的堆栈指针或程序计数器;分配一个GPR(通用寄存器)来比较分支结果
  9. 仍支持专用宏指令序列

参考书目

[2] MIPS16e®
