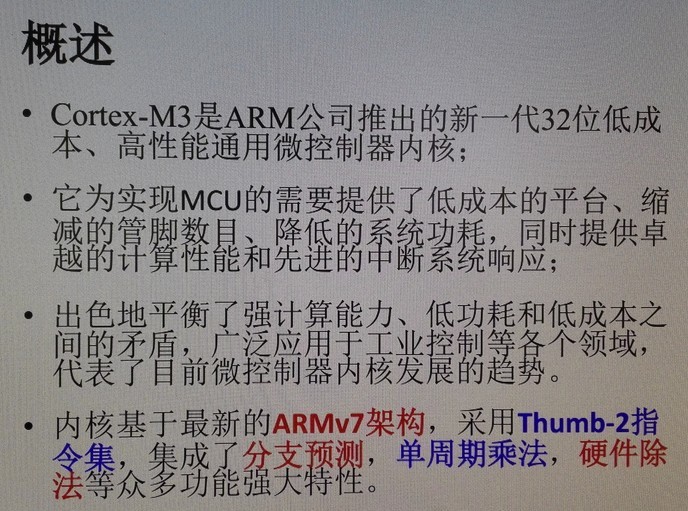

2.1. ARM的Cortex-M3架构概述

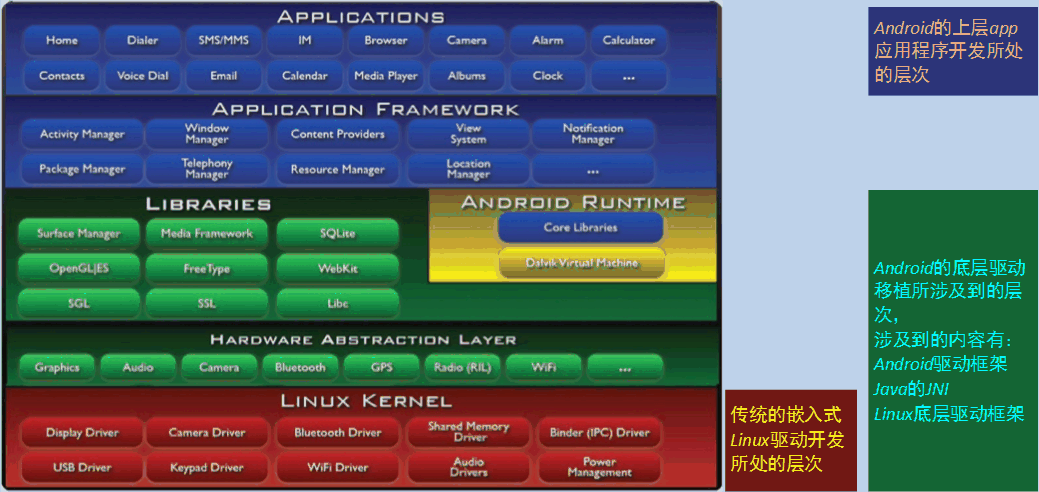

2.2. 传统Linux和Android的不同的开发所处层次关系对比图
3.1. PIC32入门套件

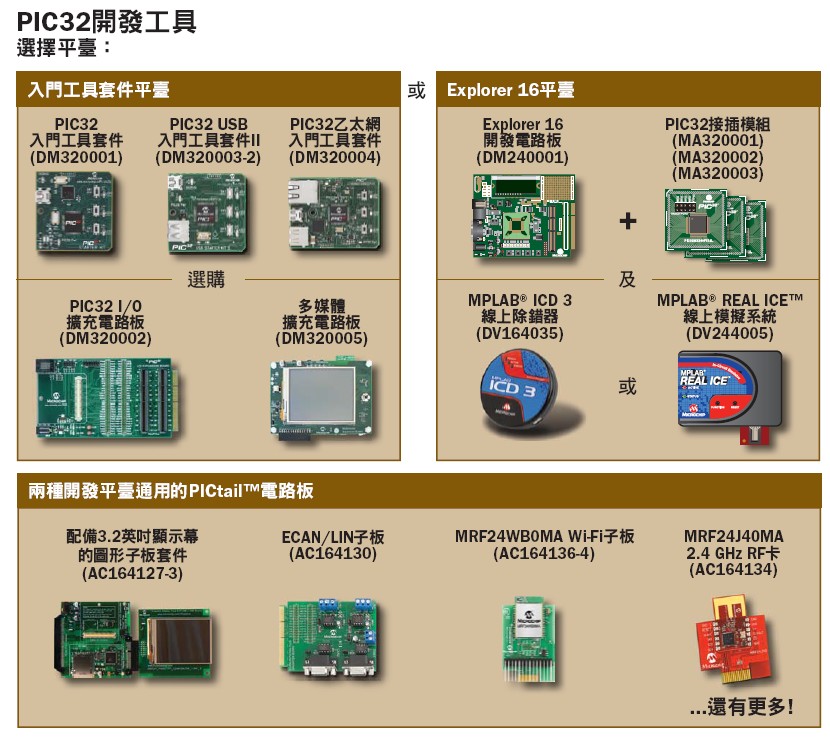

3.2. PIC32开发工具
7.1. SD原始时序图

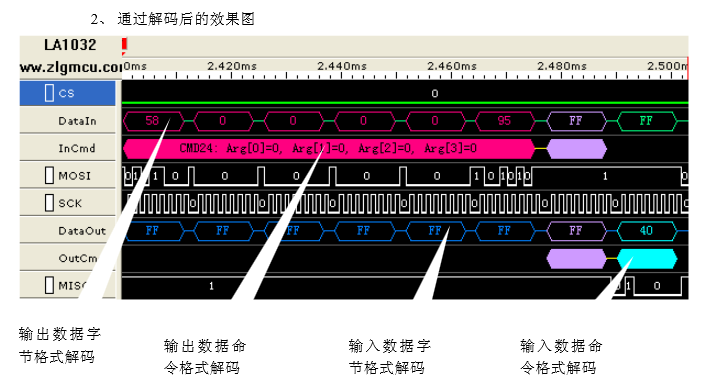

7.2. 结果解码后的SD时序效果图
8.1. PIC32系列产品中有各种不同资源

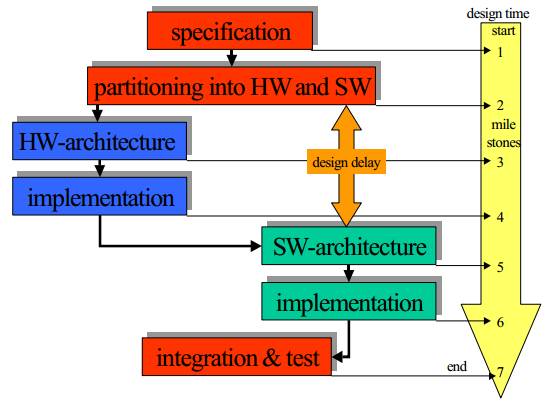

8.2. 嵌入式开发流程图

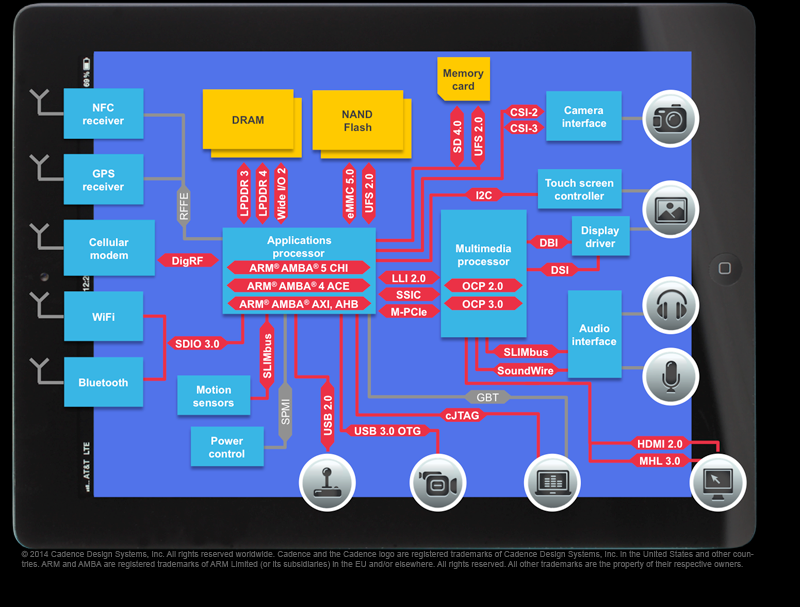

13.1. 用于取代其他内部总线的MIPI总线

表格清单

2.1. 嵌入式Linux驱动开发期间相关的内容

正文之前

1. 此文目的

此文主要介绍的嵌入式软件开发的基本概念和组成,以及大概包含哪些东西,如何开发的基本流程等等内容,目的是为了搞懂如何入手嵌入式软件开发。

2. 联系方式

有任何意见、建议,都欢迎联系我Crifan

第 1 章 嵌入式软件开发相关背景知识

目录

1.1. 嵌入式行业和领域
1.2. 嵌入式产业链
1.3. 嵌入式行业概览
1.3.1. 2014年嵌入式行业从业人员:工作经验
1.3.2. 2014年嵌入式行业从业人员:学历要求
1.3.3. 2014年嵌入式行业从业人员:地域分布
1.3.4. 2014年嵌入式行业从业人员:嵌入式开发前的研发方向
1.3.5. 2014年嵌入式行业从业人员:薪资水平
1.3.6. 2014年嵌入式行业从业人员:软件开发语言的选择
1.3.7. 2014年嵌入式行业从业人员:所属行业分布情况
1.3.8. 2014年嵌入式行业从业人员:公司规模
1.3.9. 2014年嵌入式行业从业人员:软件开发平台的选择
1.3.10. 2014年嵌入式行业从业人员:软件开发调试工具的选择
1.3.11. 2014年嵌入式行业从业人员:硬件开发平台的选择
1.3.12. 2014年嵌入式行业从业人员:处理器芯片的选择
1.3.13. 2014年嵌入式行业从业人员:软硬件人员的安排
1.3.14. 2014年嵌入式行业从业人员:未来嵌入式操作系统首选
1.3.15. 2014年嵌入式行业从业人员:最想选择的嵌入式应用方向
1.3.16. 2014年嵌入式行业从业人员:获取专业知识的途径
1.3.17. 2014年嵌入式行业从业人员:首选搜索引擎
1.3.18. 2014年嵌入式行业从业人员:企业人才需求现状
1.3.19. 2014年嵌入式行业从业人员:对工作薪资的满意度
1.3.20. 2014年嵌入式行业从业人员:如何看待培训
1.4. 嵌入式软硬件厂商的合作关系

摘要

嵌入式是一个很大的概念,从不同的侧面去介绍,可以有不同的解读。

1.1. 嵌入式行业和领域

下面就先来说说,嵌入式行业,嵌入式的应用领域,都有哪些:

  • 消费类数码产品

    各种解决方案,各种嵌入式的CPU(MCU,SOC,DSP等等),对应的各种软件开发。

    对应着各种产品,比如:

    • MP3
    • 音响
    • 手机
    • PAD
    • 相机
    • 便携式导航

      图 1.1. 嵌入式应用之便携式导航

      嵌入式应用之便携式导航

    • 游戏机外设
    • 打印机
  • 工业控制和控制自动化

    • 生产线上的机械手臂,细分叫做PLC
    • 测量设备

      如流量仪,阀门控制器等等,涉及到现场总线等技术

    • 工业触摸屏控制系统
  • 医疗电子器械

    医疗行业内的嵌入式设备的软件开发

  • 汽车电子

    除了技术,还有很多标准,比如SPICE等

  • 仪器仪表

  • 智能家居

    图 1.2. 嵌入式应用之智能家居

    嵌入式应用之智能家居

  • 智能交通

  • 车载设备

  • 物联网终端

  • 安防监控

    图 1.3. 嵌入式应用之安全防护

    嵌入式应用之安全防护

  • 远程信息处理

  • 教学实验设备

  • 监控设备与各种人机界面

  • 节能环保

  • 能源节能

  • 电力系统

    图 1.4. 嵌入式应用之电力系统

    嵌入式应用之电力系统

  • 通讯系统

  • 纺织行业

  • 数控行业

  • 机器人视觉

  • 机器人视觉

  • 媒体处理无线应用

  • 数字家电

  • 通信设备

  • 网络终端

注意的是:其中,具体开发时,涉及的技术和任务不同,有的严格意义上来说,并不属于,偏底层的嵌入式,比如,android的app开发,其实是主要是用java写上层应用,不是那种,为某特定开发板,比如把android移植到三星手机的硬件平台,涉及到的底层驱动开发,这才是严格意义上的底层驱动开发。关于Android不是传统意义上的嵌入式的解释详见:

1.2. 嵌入式产业链

下面以一个典型的例子,来阐述,什么是嵌入式产业链。只有明白了嵌入式产业链的基本概念,才能真正理解后面要介绍到的嵌入式软件开发所处的层次和地位。

从芯片研发、量产、方案提供商、产品,中间会涉及到:

  • arm专门设计cpu的ip core软核
  • 三星制作cpu sc2440
  • 某公司提供方案

    用该芯片,加上外设,提供方案,包括cpu,各种外设,以及嵌入式操作系统,整套的软硬件方案

  • 然后卖方案给某品牌商

    比如爱国者,用此方案去,找设计人员设计外壳

  • 再找模具厂生产模具
  • 找代工厂生产整套的核心电路板

    最后组装成

  • 消费者

    看见的,成品,电子书。

大概过程就是如此。

而你做的事情就是,在该卖方案的公司中,为那套方案中的软件部分,即嵌入式linux写各种外设和接口的驱动,比如nand flash驱动,sd卡驱动,i2c驱动等。这才是一种典型的嵌入式开发。然后你才知道你处在整个产业链中的什么位置,知道你在干什么。

1.3. 嵌入式行业概览

关于嵌入式行业的从业情况,包括公司,人员,技术,工具等等方面的概况,详细很多人和我一样,都是希望有个宏观的了解的。

后来巧了,发现华清远见每年都这方面的调查,此处摘录当前最新的2014年的2013-2014年中国嵌入式开发从业人员大调查

的结果:2013-2014(第六届)中国嵌入式开发从业人员调查报告隆重推出

对应报告是:2013-2014 年(第六届)中国嵌入式开发从业人员调查报告

顺带列上之前几年的调查结果:

下面列出2014年的结果如下,供大家参考:

1.3.1. 2014年嵌入式行业从业人员:工作经验

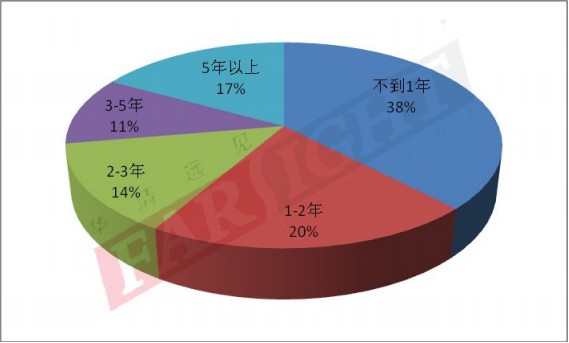

图 1.5. 2014年嵌入式行业从业人员:工作经验

2014年嵌入式行业从业人员:工作经验

1.3.2. 2014年嵌入式行业从业人员:学历要求

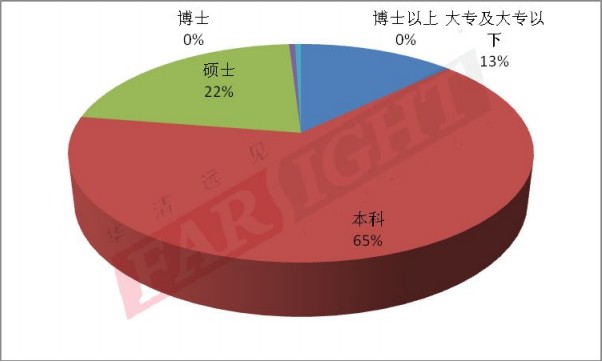

图 1.6. 2014年嵌入式行业从业人员:学历要求

2014年嵌入式行业从业人员:学历要求

1.3.3. 2014年嵌入式行业从业人员:地域分布

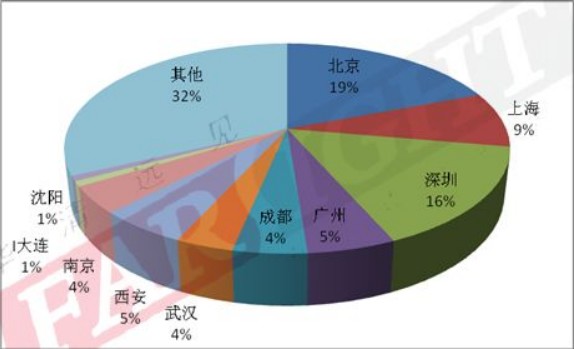

图 1.7. 2014年嵌入式行业从业人员:地域分布

2014年嵌入式行业从业人员:地域分布

1.3.4. 2014年嵌入式行业从业人员:嵌入式开发前的研发方向

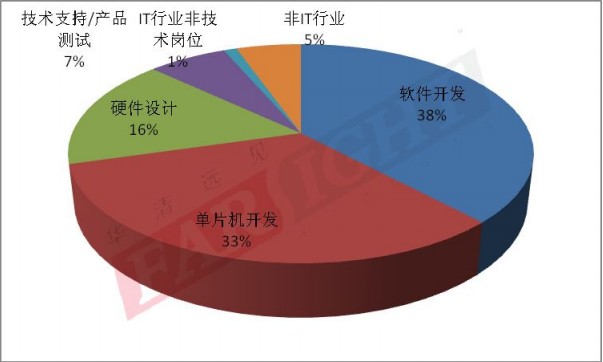

图 1.8. 2014年嵌入式行业从业人员:嵌入式开发前的研发方向

2014年嵌入式行业从业人员:嵌入式开发前的研发方向

1.3.5. 2014年嵌入式行业从业人员:薪资水平

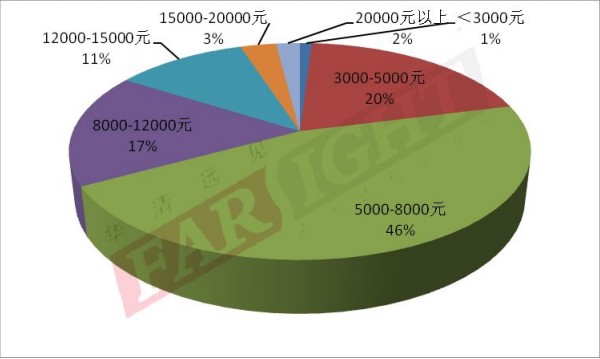

图 1.9. 2014年嵌入式行业从业人员:薪资水平

2014年嵌入式行业从业人员:薪资水平

1.3.6. 2014年嵌入式行业从业人员:软件开发语言的选择

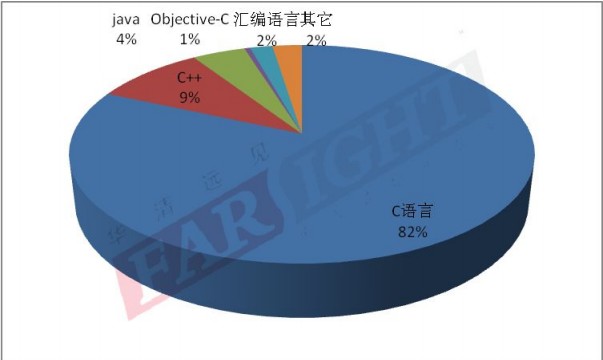

图 1.10. 2014年嵌入式行业从业人员:软件开发语言的选择

2014年嵌入式行业从业人员:软件开发语言的选择

1.3.7. 2014年嵌入式行业从业人员:所属行业分布情况

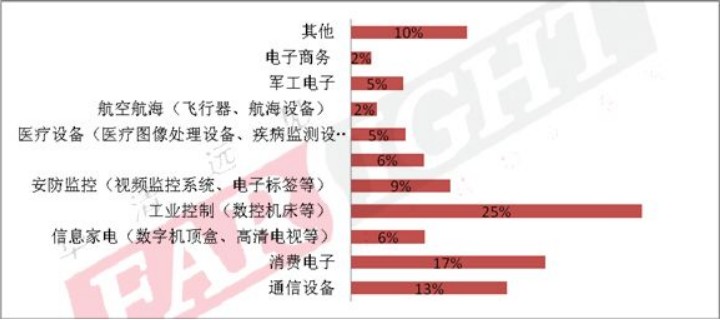

图 1.11. 2014年嵌入式行业从业人员:所属行业分布情况

2014年嵌入式行业从业人员:所属行业分布情况

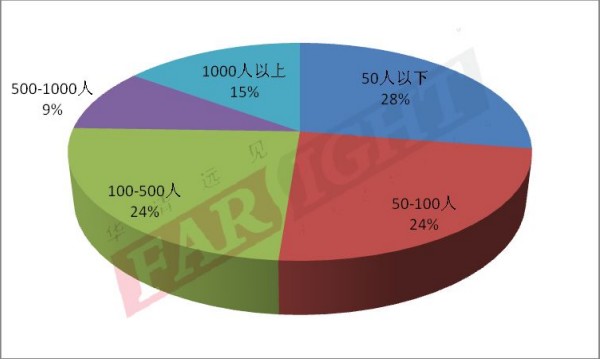

1.3.8. 2014年嵌入式行业从业人员:公司规模

图 1.12. 2014年嵌入式行业从业人员:公司规模

2014年嵌入式行业从业人员:公司规模

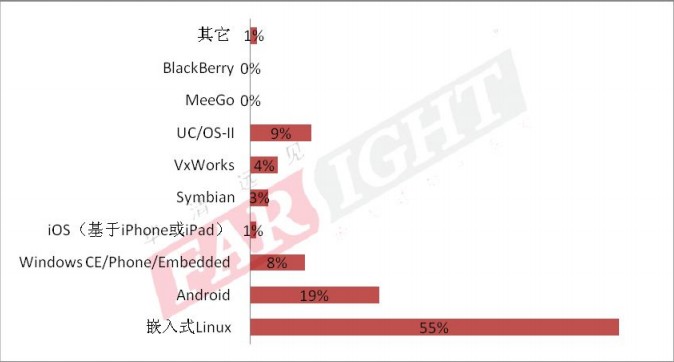

1.3.9. 2014年嵌入式行业从业人员:软件开发平台的选择

图 1.13. 2014年嵌入式行业从业人员:软件开发平台的选择

2014年嵌入式行业从业人员:软件开发平台的选择

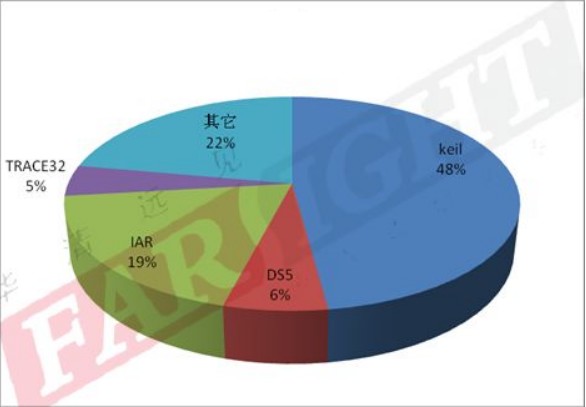

1.3.10. 2014年嵌入式行业从业人员:软件开发调试工具的选择

图 1.14. 2014年嵌入式行业从业人员:软件开发调试工具的选择

2014年嵌入式行业从业人员:软件开发调试工具的选择

1.3.11. 2014年嵌入式行业从业人员:硬件开发平台的选择

图 1.15. 2014年嵌入式行业从业人员:硬件开发平台的选择

2014年嵌入式行业从业人员:硬件开发平台的选择

1.3.12. 2014年嵌入式行业从业人员:处理器芯片的选择

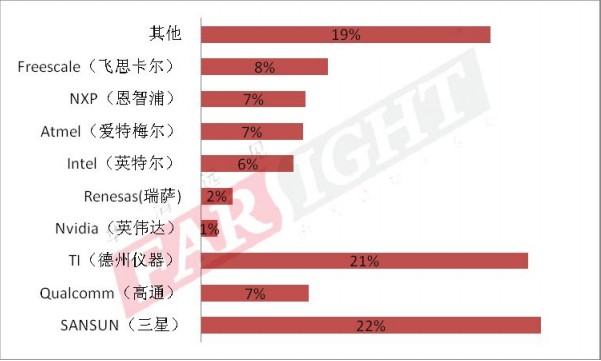

图 1.16. 2014年嵌入式行业从业人员:处理器芯片的选择

2014年嵌入式行业从业人员:处理器芯片的选择

1.3.13. 2014年嵌入式行业从业人员:软硬件人员的安排

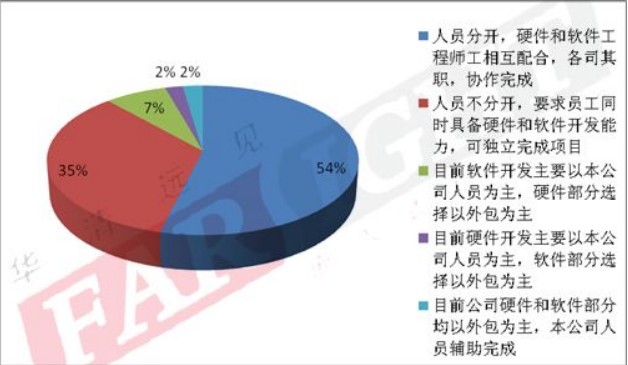

图 1.17. 2014年嵌入式行业从业人员:软硬件人员的安排

2014年嵌入式行业从业人员:软硬件人员的安排

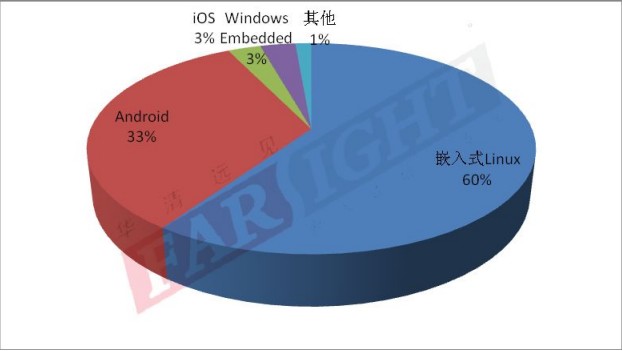

1.3.14. 2014年嵌入式行业从业人员:未来嵌入式操作系统首选

图 1.18. 2014年嵌入式行业从业人员:未来嵌入式操作系统首选

2014年嵌入式行业从业人员:未来嵌入式操作系统首选

1.3.15. 2014年嵌入式行业从业人员:最想选择的嵌入式应用方向

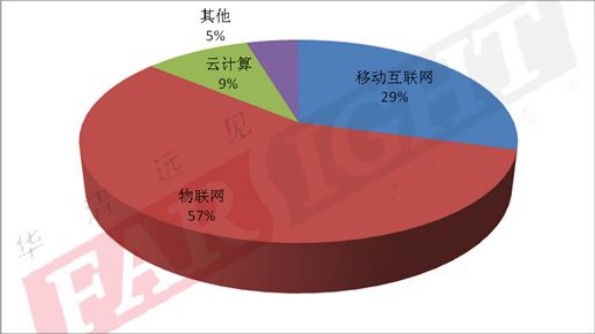

图 1.19. 2014年嵌入式行业从业人员:最想选择的嵌入式应用方向

2014年嵌入式行业从业人员:最想选择的嵌入式应用方向

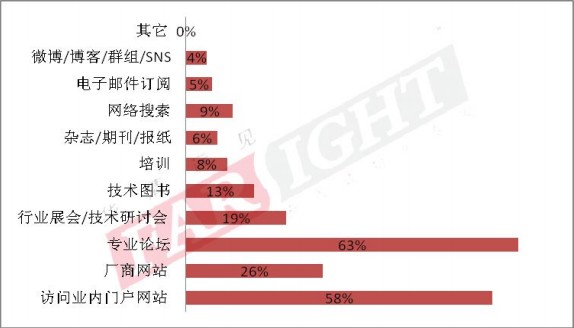

1.3.16. 2014年嵌入式行业从业人员:获取专业知识的途径

图 1.20. 2014年嵌入式行业从业人员:获取专业知识的途径

2014年嵌入式行业从业人员:获取专业知识的途径

1.3.17. 2014年嵌入式行业从业人员:首选搜索引擎

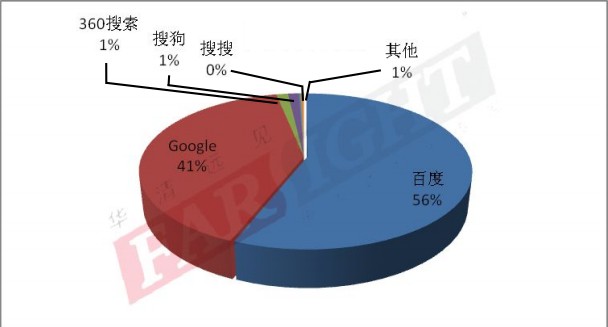

图 1.21. 2014年嵌入式行业从业人员:首选搜索引擎

2014年嵌入式行业从业人员:首选搜索引擎

1.3.18. 2014年嵌入式行业从业人员:企业人才需求现状

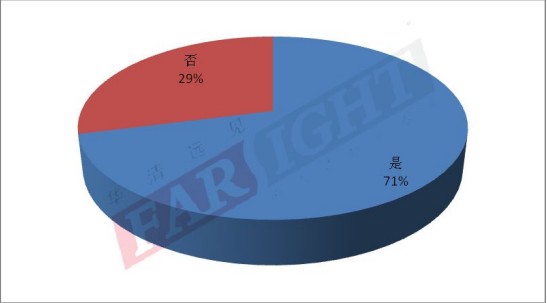

图 1.22. 2014年嵌入式行业从业人员:企业人才需求现状

2014年嵌入式行业从业人员:企业人才需求现状

1.3.19. 2014年嵌入式行业从业人员:对工作薪资的满意度

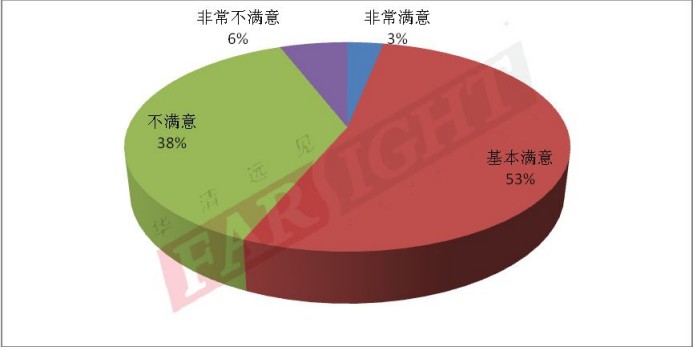

图 1.23. 2014年嵌入式行业从业人员:对工作薪资的满意度

2014年嵌入式行业从业人员:对工作薪资的满意度

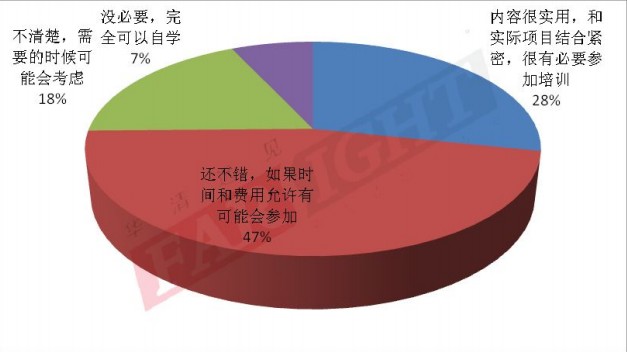

1.3.20. 2014年嵌入式行业从业人员:如何看待培训

图 1.24. 2014年嵌入式行业从业人员:如何看待培训

2014年嵌入式行业从业人员:如何看待培训

1.4. 嵌入式软硬件厂商的合作关系

搞嵌入式开发,对于一些背景知识,也需要了解一下,比如:

嵌入式领域内的软硬件厂商是互相合作的,以及各种不同公司之间的合作关系

比如:之前去购买蓝牙HART猫:

【记录】用PayPal从国外在线网站上购买蓝牙HART猫

卖家是http://www.mactekcorp.com/的Garry Cusick,其是销售总监

Garry Cusick针对订单的情况,去找公司内部的Thomas Holmes核实之后,Thomas Holmes再去安排发货的事情。

但是去发货时,【记录】查询Fedex的国际快递

却是从该公司的合作伙伴http://www.avid-tech.com/的Erica Deliere去给我发货的。

由此可见MACTeck和Avid-tech应该是合作伙伴,并且很可能是:

作为研发蓝牙HART猫的MACTeck,虽然具有对应的技术,但是没有生产部门,也不负责生产,所以最终量产时找的是Avid-tech这家代工厂

所以,最终普通用户去购买产品时,最终是从代工厂Avid-tech去发的货。

然后Avid-tech再去选择Fedex这个国际通用的物流公司,去把东西寄给国外的用户

相应的,作为买家的我会收到:

  • A:来自Avid-tech的邮件,告诉我说已经用Fedex发货给我了,且给出了订单号
  • B:我也会收到从Fedex系统中发出的发货通知,也可以用订单号去查询和最终货物的物流详情。

总之:

搞软件开发,搞嵌入式软件开发,对于各种相关公司的关系和背景,也要有所了解,否则都弄不懂东西是谁做的,而无法及时有效的沟通。

另外一个证明各个厂商之间的合作关系的例子:

segger的emWin的升级,就以二进制库的形式,支持合作客户去升级,包括:

  • ARM/KEIL as part of the MDK Pro package
  • Cypress as download from cypress.com
  • Infineon as part of the Dave3 installation
  • NXP as download from lpcware.com
  • Silicon Labs as part of the Simplicity Studio for EFM32 devices
  • ST as part of the STemWin graphic software

等等。

其他还有:Segger是ARM的合作伙伴

通过http://www.arm.com/community/partners/display_product/rw/ProductId/2210/Partners可以看到:SEGGER Microcontroller GmbH & Co. KGembOS, Real-Time Operating System

从中可以看出segger是ARM的合作伙伴

然后通过http://www.arm.com/community/partners/all_partners.php发现,ARM的合作伙伴,有一堆,非常多。。。

第 2 章 嵌入式软件开发的基本逻辑

目录

2.1. 嵌入式软件开发的基本逻辑
2.1.1. 按照是否有操作系统
2.1.2. 按照操作系统是否是私有的
2.2. 嵌入式软件开发内容分类
2.3. 嵌入式软件期间会涉及哪些内容
2.4. 嵌入式软件开发需要学习哪些知识
2.4.1. 嵌入式领域内相对通用的知识和技能
2.4.1.1. 嵌入式相对通用的知识:计算机编程语言
2.4.1.1.1. 嵌入式相对通用语言:C语言
2.4.1.1.2. 嵌入式相对通用语言:汇编语言
2.4.1.1.3. 嵌入式相对通用语言:C++语言
2.4.1.2. 嵌入式相对通用的知识:芯片架构
2.4.1.3. 嵌入式相对通用的知识:嵌入式操作系统
2.4.1.3.1. 嵌入式常用操作系统:嵌入式Linux
2.4.1.3.2. 嵌入式常用操作系统:μC/OS-II
2.4.1.3.3. 嵌入式常用操作系统:ThreadX
2.4.1.3.4. 嵌入式常用操作系统:VxWorks
2.4.1.3.5. 嵌入式常用操作系统:WinCE
2.4.1.3.6. Android不是传统意义上的嵌入式操作系统
2.4.1.3.6.1. Android和嵌入式Linux的区别
2.4.1.4. 嵌入式相对通用的知识:嵌入式开发环境搭建和使用
2.4.1.4.1. 嵌入式开发环境:交叉编译器
2.4.1.4.2. 嵌入式开发环境:固件的烧写
2.4.1.4.3. 嵌入式开发环境:调试
2.4.1.4.3.1. 嵌入式开发调试方法和调试工具
2.4.1.4.4. 嵌入式开发环境:嵌入式IDE
2.4.2. 嵌入式领域内某领域内相关特定知识
2.4.2.1. 嵌入式领域相关知识之消费类数码
2.4.2.2. 嵌入式领域相关知识之工业自动化控制
2.4.2.3. 嵌入式领域相关知识之汽车电子
2.4.2.4. 嵌入式领域相关知识之医疗器械
2.4.2.5. 嵌入式领域相关知识之航空航天
2.5. 嵌入式系统中从底层硬件到上层软件之间的逻辑层次和映射关系

摘要

2.1. 嵌入式软件开发的基本逻辑

包括嵌入式软件开发的知识体系和背景:

先说背景:

计算机,领域内,知识体系,按层次分,可以分为:

  • 上层:纯软件
  • 中间:嵌入式
  • 底层:硬件

其中:

  • 纯软件:无需实际接触硬件,写代码,也不会涉及到操作硬件

    ->当然你对硬件的工作方式,工作机制,特点等内容有了解,自然更容易设计出,写出高质量的软件代码

  • 嵌入式:全称算是嵌入式软件

    注意:对应的,很多时候,也有把嵌入式硬件,简称为嵌入式的。

  • 嵌入式软件方面,更多的时候,写的代码,都是和硬件打交道的。

此处,暂且不讨论上层的纯软件,以及底层的硬件,只是简要概述一下,中间的嵌入式,尤其是嵌入式软件部分的知识体系,基本架构:

2.1.1. 按照是否有操作系统

按照是否有操作系统,可分为:

  • 无OS的嵌入式系统

    其中,无OS的,相对比较简单:一个大循环,

    http://www.segger.com/admin/uploads/productDocs/UM01001_embOS_Generic.pdf

    提到的那个Super Loop

  • 有OS的嵌入式系统

    有OS的,往往架构都和OS有关:

    • 应用程序
      • 应用程序
      • 库函数
    • 操作系统内核
      • 各个功能模块:网络,文件系统,进程通信,进程管理,存储管理
      • 硬件抽象层HAL
    • 硬件

    典型的嵌入式Linux软件系统,根据不同的阶段和模块分,又可以分为:

    • Bootloader:最常见的就是Uboot了
    • Rootfs:根文件系统
    • Kernel:嵌入式Linux内核

    更多详细的解释,请参见:嵌入式Linux软件开发详解

2.1.2. 按照操作系统是否是私有的

其中有OS的,按照是否是开源的,是否是常用的,通用的,还是私有分,可以分为:

  • 开源的/常见的/通用的 嵌入式操作系统

    开源的/常见的/通用的 ,并不是等价的,但是只是此处相对于私有的来说,从概念上和逻辑上,是等价的。

    常见的有:嵌入式Linux(及其衍生物Android),QNX,VxWorks,ucOS/II,TRON(ITRON),WinCE等等。

  • 私有的嵌入式操作系统

什么叫做,写的代码,是和硬件打交道的?

意思是:对于物理上,真实存在的硬件设备,写代码,操作对应的硬件设备,往往是写硬件的驱动程序之类的

什么叫做,写代码操作硬件设备?

本质上就是:写代码,设置,配置硬件

往往都是:读写硬件设备的寄存器,从而达到使得硬件可以工作,可以正常工作的目的。

什么叫做用代码驱动硬件工作,即什么叫做硬件设备驱动?

背景:

硬件有各种功能,特性;

目的:

希望硬件按照我们所希望的方式,去工作;

需要做的事情:

大体分两步:

  1. 初始化硬件
  2. 实现硬件数据的读写

举例:

一个典型的,在嵌入式Linux系统中,实现对应的SD卡的

背后的逻辑

我们的目标

以及具体如何去写SD卡驱动的大概步骤和逻辑就是:

SD卡,插入到开发板的SD卡插槽上,然后开发板中正在运行的嵌入式Linux系统,可以识别出该SD卡,并且可以实现SD的数据的读写:

  • 读:把里面的数据拷贝出来,比如里面有张图片,可以把图片这个文件的数据拷贝出来
  • 写:往里面写数据,比如想要拷贝一首歌曲到SD中

那么,我们就需要:

在嵌入式Linux系统中,为SD卡写驱动

其大概的逻辑和步骤是:

  1. SD的初始化部分

    去设置对应的SD卡的寄存器,申请各种相关的软硬件资源(此部分相关细节很多,待以后详解)

    即把SD卡配置成你需要的工作模式了,然后再去实现后续的数据读写。

  2. 让SD卡工作的部分:实现数据的读写

    然后再去(Linux的相关的驱动框架下)写相关的SD的数据的读写的功能

    操作对应的寄存器

    把数据从SD的相关的数据寄存器中读出来

    或者是

    把要写入的数据,写入到SD的相关的数据寄存器中

    其他相关的内容还有:为了提高数据读写速度,可以去利用DMA,如果有DMA可用的话

2.2. 嵌入式软件开发内容分类

根据开发内容的所属架构层次分,至少可以分为:

  • 嵌入式驱动开发

    比如在Linux系统中,开发各种设备驱动。

  • 嵌入式应用开发

    比如在Linux系统上面写各种应用。典型的例子是,在拿到了某芯片的原厂的SDK,比如已实现了各种驱动的嵌入式Linux,基于此,去写Linux的应用。

2.3. 嵌入式软件期间会涉及哪些内容

对于嵌入式领域中会听到,见到的,涉及到如此众多的领域,技术,芯片,公司,开发工具,软件平台等等名称,很多人在开始接触的时候,都会很晕。

而这里,尝试用初学者所能听得懂的方式去解释一些常见的名词,所处的地位和作用

->由此也验证了那句:搞嵌入式开发,尤其是底层开发,相对来说,难度还是要比上层软件要难的

接下来,我熟悉的嵌入式Linux中Nand Flash驱动开发为例来解释说明具体过程和所涉及到的内容:

假如你是个普通的嵌入式驱动软件开发者,你的老板给你安排一个嵌入式Linux中Nand Flash驱动开发的任务的时候,就会直接或间接接触到很多东西:

表 2.1. 嵌入式Linux驱动开发期间相关的内容

嵌入式Linux中Nand Flash驱动开发期间直接涉及到的 嵌入式Linux中Nand Flash驱动开发期间间接相关的,类似的,类比的 备注
首先,此处所从事的开发领域,是一个消费类数码产品,比如电子书

于此对应的,同级别的,其他开发领域有:工业控制医疗器械汽车电子等等行业

->其他不同行业内,所要接触到的开发任务,往往又是完全不同的任务

->比如工业控制领域所涉及到的现场总线Fieldbus,对于搞消费类数码的人来说,甚至可以说很多名词和概念都没听过。

->更别说,让你去折腾HARTFF(Foundation Fieldbus)Profibus,了,其和消费类数码领域,很多技术都是完全不同和不相关的

相关内容:现场总线Fieldbus简析

其次,此处的操作系统用的是嵌入式Linux系统

->目前在嵌入式领域内使用可以说是最广泛的

与此对应的,同级别的,其他的,嵌入式操作系统也有很多,比如:ucOS/IIVxWorks,等等。



而对于Nand Flash,作为其中一种设备,一种接口,与此对应的也有其他很多协议/设备/接口,比如:Nor FlashBluetoothUSBRS232SD/MMC等等;

->换句话说,有可能过些天,你的老板让你去实现Linux中的SD/MMC驱动。

而接着你就开始去折腾Linux下面的Nand Flash芯片驱动的开发了,然后你可能就会接触到很多很多相关知识了:假如所用的硬件,先是嵌入式开发板,所用SoC芯片是S3C2440,是基于ARMARM920T内核的芯片:

嵌入式开发板

->网上也有很多其他开发板,就是用来卖给你们,用来折腾的,用来搞嵌入式开发的->比如你可以花点钱,买个对应到板子,用于练手,练习各种驱动的或应用的开发;

SoC

->>此处的嵌入式CPU,很多时候,用的是另外一个标准叫法,SoC,而与SoC类似(但不相同的)概念还有MCUDSPASICFPGA等等;

S3C2440

->此处是三星的芯片S3C2440,三星自己家的其他基于ARM内核的芯片还有很多,比如S3C2410S3C6410等等。而与此类似的

->类似三星的,也还有其他厂商,可以有能力自己去设计MCU,SoC,比如常见的意法半导体ST Microelectronics的STM32系列的芯片,比如STM32F103VGT6,其是ARM的Cortex-M3内核的,所以全称一般叫做:STM32F103VGT6 ARM Cortex-M3 MCU

ARM

->ARM是一家IP公司,专门设计CPU内核,所谓的IP Core,但不生产。

->其他芯片设计公司,比如三星Samsung飞思卡尔Freescale等等去用ARM的内核设计自己的SoC或MCU。

->与此相对的,另外也有一家做IP的公司叫MIPS

ARM920T

->类似的内核系列还有ARM922TARM926EJS等等,以及后来出来的ARM Cortex系列,Cortex-M3是比较流行的一个系列

现在很多开发板,都是采用比较新的,流行的SoC,而也是基于ARM内核的,比如最新一点的ARM11,ARM Cortex-M3等等;

然后再接着说工作细节中涉及到的Nand Flash芯片方面的知识,此处假设用的Nand Flash芯片是三星的K9GAG08U0M

Nand Flash

->和Nand Flash对应的Flash技术还有Nor Flash,以及其他更进一步的封装后的LBA Nand FlasheMMC等等。

三星的Nand Flash

->与此对应的是,其他还有很多Nand Flash芯片厂商,比如Micron镁光,东芝ToshibaHynix海力士,闪迪SanDisk等等,Intel英特尔

K9GAG08U0M

->其他还有很多常用的三星的Nand Flash芯片,比如K9LBG08UXD等等。

然后再说开发所涉及到的软件,包含很多方面,一个个说:交叉编译环境,嵌入式Linux环境构成等等

交叉编译环境

使用交叉编译工具链:已有交叉编译器,配置好环境就可以用来交叉编译了;

制作交叉工具链:没有交叉编译器,则需要自己去制作交叉编译器,比如用Buildrootcrosstool-ng等等去制作

相关内容:交叉编译详解crosstool-ng详解

整套的嵌入式Linux环境:uboot+kernel+rootfs

典型的嵌入式Linux开发环境主要构成就是:uboot+kernel+rootfs

->与嵌入式Linux对应的有,WinCE,其又是不一样的,自己一套的开发环境

->期间就可能会涉及到,用ARM自己的开发工具去在Windows主机上面交叉编译了,ARM的相关开发工具有ADSRVDS等等

Uboot

叫做bootloader,类似Uboot的还有viviRedboot,(WinCE下的)Eboot等等

Kernel==Linux Kernel

指的是Linux的内核,类似的,就是完全另外一套的WinCE环境了。

Rootfs

rootfs内容:各种制作rootfs的工具,手动制作,用工具制作(比如用Buildroot生成的rootfs)rootfs格式:用哪种文件系统,此处假如用yaffs2

Yaffs2

类似的,适用于Nand Flash的文件系统还有JFFS2YAFFSUBIFS

对应着,还要有制作yaffs2的rootfs的工具:mkyaffs2image

真正开始涉及到嵌入式Linux底层的Nand Flash驱动的开发的话,又会接触到很多技术和框架,名词

Linux驱动框架

不论你是实现哪个设备的驱动,都需要先搞懂本身Linux系统下的驱动框架和模型是什么样的

->然后才能搞懂,框架帮你实现了哪些通用的功能,需要自己实现余下的设备相关的功能

MTD

Linux中对于Nand Flash等设备所设计的框架,如果写Nand Flash驱动,就是基于该框架下去实现自己芯片的驱动

->于此相对的,其他Linux中还有其他很多技术框架,比如针对声卡音频的ALSA等等。

Nand Flash的技术细节:Block,Page,OOB,ECC,Wear Leveling

真正开始学习和了解Nand Flash驱动的话,会涉及到很多技术细节,比如Nand Flash的内部结构的BlockPageOOB,数据需要用ECC算法校验保证数据无误(硬件还是软件ECC,ECC算法是BCH的话支持4位还是8位),为了延长使用寿命而去实现负载平衡Wear Leveling,等等需要考虑很多

相关内容:【详解】如何编写Linux下Nand Flash驱动

Linux的使用和操作

在具体驱动开发期间,不可避免的要涉及到常见的Linux的使用,包括各种命令的用法,Linux系统基本原理和目录结构,都是避不开,要了解的。

->比如常见的ls,mkdir,rm,pwd,chmod,chown,ln等等。

Makefile

在开发期间,也会遇到用make命令,执行Makefile文件

->嵌入式Linux中,往往都是用Makefile去管理项目的

->为了了解项目代码的编译过程,也需要学习和了解make的机制

->于此对应的,Windows系统下的很多软件,项目,代码的开发,往往都是集成了IDE,可以使很多人避开Makefile

开发辅助工具:SourceInsight,BeyondCompare,虚拟机VirtualBox,Ubuntu等等

典型的开放期间,也往往会用到,用于查看Linux内核源码的SourceInsight,用于比较文件差别的Beyond Compare,用于搭建编译环境的虚拟机VirtualBox+Ubuntu,等等等等。


总结:

  • 搞嵌入式开发,更多的时候,需要先搞懂所涉及的技术所处的层次:

    哪个行业,哪套硬件和软件平台,哪个软件平台下的什么框架,最终才是某个具体的技术。

    只有这样,才能知道自己在干嘛,而不是完全一头雾水的埋头写代码。

  • 正因为嵌入式开发涉及到的概念,软件,硬件,平台,比较多,需要的背景知识比较多,所以才会有那个结论

    ->总体来说,搞嵌入式软件开发,入门比较难

    ->至少比其他上层纯软件的入门要难不少

2.4. 嵌入式软件开发需要学习哪些知识

由于嵌入式本身是个复杂的概念,为了便于理解,此处用类比的手段去好好解释一下,嵌入式开发和从事建筑行业的关系,以便解释清楚,嵌入式学习,需要掌握哪些知识:

举个例子:就像,你从事的是建筑行业

有些是相对通用的基本知识和技能:(不论你是干体力活的各种工种的工人,还是大楼的整个架构的设计师)进入建筑工地,都要戴安全帽

不论你是干哪个工种的,比如瓦工,水电工,木工等等,那基本上都要具备的基本素质都是:

身体素质本身要好,要能吃苦

但是,很明显,有些知识和技能,就属于领域相关的知识:

  • 瓦工

    你干瓦工的,要能看懂施工图,要会砌砖,砌各种类型的砖,等等;

  • 木工

    你搞木工,那锯子,刨子,锤子,斧头,那要用的熟,能玩出花样来,才能做出好的柜子,椅子,桌子啥的;

如此等等。但如果是你瓦工,则不需要关心木工需要了解的技能,反之亦然。

而搞嵌入式,这上面这几点上,有点类似于搞建筑行业:

  • 有些知识,也是属于基本的,相对通用的知识,算是属于嵌入式行业内的基础知识和基本功
  • 有些知识,是属于,具体干哪行,哪个领域,所要涉及到的领域相关知识

2.4.1. 嵌入式领域内相对通用的知识和技能

2.4.1.1. 嵌入式相对通用的知识:计算机编程语言

比如C语言,汇编语言,C++语言等等

2.4.1.1.1. 嵌入式相对通用语言:C语言

2.4.1.1.2. 嵌入式相对通用语言:汇编语言

2.4.1.1.3. 嵌入式相对通用语言:C++语言

2.4.1.2. 嵌入式相对通用的知识:芯片架构

硬件采用何种芯片,比如是ARM内核还是MIPS内核

是ARM内核的话,具体是哪种内核,比如ARM9TDMI还是Cortex-M3等等

不过,关于芯片架构的事情,要好好解释解释:

经常看到,嵌入式方面,介绍arm的架构

但是却又感觉学了也没啥用,和工作的内容也对不上号,纯粹就是在死读书,读死书

至少我最开始的感觉就是这样

现在其实也还是没有透彻理解,不过有一点点心得了,总结如下

比如以ARM Cortex-M3为例:

图 2.1. ARM的Cortex-M3架构概述

ARM的Cortex-M3架构概述

解释我所能够理解的,架构中的内容,和你后续嵌入式Linux开发之间的关系:

  • ARM架构中的AMBA总线

    里面有AHB和APB

    对应Linux中就是有对应的AMBA的概念的定义的,好像是在设备注册期间也有涉及到,比如probe的时候

  • ARM核是否带MMU

    决定了是用uclinux还是linux

  • 采用哪款ARM内核

    比如说Cortex-M3采用了ARMv7内核

    则意味着你选择交叉编译器(甚至是自己用crosstool-ng去制作交叉编译器)的时候内核选择是armv7。

  • 指令集

    比如说Cortex-M3是Thumb2的指令集

    意味着,比如后期制作或用交叉编译器时,编译代码、生成什么样的汇编指令,都是要设置为thumb2

如此,一点点地,把芯片架构是什么,以及不同的值的真正含义是什么,对后续开发有何影响,都说清楚了

这样才能说,明白了芯片的架构

2.4.1.3. 嵌入式相对通用的知识:嵌入式操作系统

相对通用的操作系统:嵌入式Linux,ucOS/II,VxWorks等等

2.4.1.3.1. 嵌入式常用操作系统:嵌入式Linux

此处的嵌入式Linux,是有别于普通桌面电脑所使用的普通桌面Linux系统。

2.4.1.3.2. 嵌入式常用操作系统:μC/OS-II

2.4.1.3.3. 嵌入式常用操作系统:ThreadX

2.4.1.3.4. 嵌入式常用操作系统:VxWorks

TODO:http://www.windriver.com/evaluations/gpp-ve/可以下载试用包,有空去试试。

2.4.1.3.5. 嵌入式常用操作系统:WinCE

2.4.1.3.6. Android不是传统意义上的嵌入式操作系统

此处需要专门解释一下,被很多人归类为嵌入式操作系统的Android,实际上不是传统意义上的嵌入式操作系统。

2.4.1.3.6.1. Android和嵌入式Linux的区别

典型的Android系统中,根据开发所用语言不同和开发环境不同,可以划分为:

  • 上层应用:用java语言在Eclipse+ADT或者Android Studio的IDE中开发Android的app应用程序
  • 嵌入式底层:用C,C++等语言实现底层的,以Linux为基础的,在Android框架下的,设备的驱动相关的开发,其中更多的是涉及到Linux驱动开发,Java的JNI,Android的驱动框架模型等等内容。

此时,对于传统意义上的,嵌入式软件开发,尤其是嵌入式Linux驱动开发,基本上是和,上述的Android开发中的,嵌入式底层开发中的Linux驱动开发,是基本上一样的。

而Android系统中的其他内容,包括嵌入式底层的Java的JNI,Android驱动模型,以及上层应用的Java的Android的app开发,都是和传统的Linux的驱动开发,没什么关系,也是差别很大的,包括所使用的语言,以及所使用的开发环境。

即,Android的开发,基本上都是基于app那层去开发app的,都是用Java语言去写代码的。且底层有Android的运行时作为支持

而Linux的开发,对于Linux驱动开发,都是基于底层的内核去开发的,用的都是C语言,甚至偶尔还会涉及到汇编代码;对于Linux的应用层面的开发,都是Application Framework级别的,应用程序的开发,往往都是去写C语言代码的。

对应的传统Linux嵌入式驱动开发,以及Android中的app开发,以及Android中的驱动移植,所处于不同层次的关系,可以用下图表示:

图 2.2. 传统Linux和Android的不同的开发所处层次关系对比图

传统Linux和Android的不同的开发所处层次关系对比图

而对于Android的中间的Libraris,Android Runtime,以及Application Framework,很多时候,是各种(C,C++,Java等)不同的语言的混合体,包括中间的Android Runtime是利用到了Java的JNI,为Java和C或C++语言之间,提供一个接口,可以互相通讯。

而对于Android这套框架来说:

  • 如果是你做Application,即做Android的应用,现在流行称其为app,的话

    则是去开发上层的应用->比如基于Android做一个收音机,做一个音乐播放器等等的应用

    ->都是在Android的框架之下(用Android相关的工具,比如Eclipse+ADT) 去写Java代码去实现对应的功能

  • 如果你是做Android底层嵌入式开发的话

    ->那就是在Linux内核框架下,去实现各种功能和模块

    ->典型的工作要属,你是一个做硬件的公司,做了块开发板,为了使得其支持Android系统,需要在开发板这个硬件的基础上,去为开发板中的各个硬件模块,比如Nand Flash存储芯片,SD卡芯片,网卡芯片等等,去写对应的模块的驱动

    ->此时主要就是在Linux框架下写C(或C++)代码去实现模块驱动

    ->当然有时候为了支持Android,还需要了解Android本身的框架,可能还需要加上一些JNI的代码支持

2.4.1.4. 嵌入式相对通用的知识:嵌入式开发环境搭建和使用

对于嵌入式开发来说,不论你是用何种嵌入式操作系统,都会涉及到,嵌入式环境的搭建和如何使用,如何去搞嵌入式开发。

比如,如果是嵌入式Linux的话,则要去搞懂常见的uboot+kernel+rootfs开发环境

2.4.1.4.1. 嵌入式开发环境:交叉编译器

相关内容:交叉编译详解

相关内容:crosstool-ng详解

2.4.1.4.2. 嵌入式开发环境:固件的烧写

不论是嵌入式Linux,还是WinCE等环境,都会涉及到,将程序交叉编译成可执行文件后,要下载到目标环境中。

这个动作,往往被叫做burn,烧录,烧写。

比如嵌入式Linux中,有很多种烧写方式:tftp,通过uboot,专门的烧写工具等等

如何用tftp下载文件

WinCE平台,也有特定的烧写工具

相关内容:【详解】嵌入式开发中固件的烧录方式

2.4.1.4.3. 嵌入式开发环境:调试

此处的嵌入式环境中的调试,包括不同的调试方法和用不同的调试工具去调试。

2.4.1.4.3.1. 嵌入式开发调试方法和调试工具
  • 软件:

    • printf

      嵌入式Linux中经典的printf

    • 利用NFS实现快速测试

      如何利用NFS实现快速的驱动的开发测试:方便的下载新编译好的驱动.ko文件并insmod去测试

  • 硬件

    • JTAG

      利用硬件的支持,比如JTAG实现调试

    • MultiICE

    • Jlink

      TODO:把之前折腾过的Jlink的帖子都整理过来

2.4.1.4.4. 嵌入式开发环境:嵌入式IDE

详见:第 7.1 节 “嵌入式开发的IDE”

换句话说,不论你在嵌入式行业内,具体做什么“工种”,以我之前所遇到,见到,听到的为例:

  • 所在公司是做消费类数码产品研发,比如做Linux底层驱动开发
  • 比如工业控制领域内的现场总线开发
  • 汽车电子行业内的嵌入式开发

那么C语言,基本都是必备的,基本功,因此:不论你做相关的哪种领域的嵌入式开发,那么都要努力学好C语言

[注意] 学好C语言是什么意思

学好C语言的意思是:不单单掌握C语言的语法,更要:

  • 有良好的编程思想
  • 良好的编写高质量代码的编码习惯
  • 良好的处理问题的思路
  • 良好的代码风格
  • 了解写出高质量C语言代码需要注意哪些细节

等等。

另外,由于一些嵌入式操作系统,比如嵌入式Linux系统,ucOS/II(以及其他很多常见的嵌入式操作系统,比如VxWorks等)都是相对通用的。

所以,为了学好嵌入式,也要尽量找机会去多学习和了解这些系统的特点和使用方法,最好找机会多去实际动手练习。

2.4.2. 嵌入式领域内某领域内相关特定知识

同理:有些是Domain knowledge,即领域相关的知识

关于这部分,之前见过的,一个老外写的,不错的嵌入式的教程:

第 16.1.1 节 “Embedded Systems Architecture: A Comprehensive Guide for Engineers and Programmers”

中所给出的例子,就是个很好的,domain knowledge的例子:

如果打算从事嵌入式机顶盒方面的嵌入式开发的话,那么往往又要涉及到

DVB,MHP,EGB,和其他的协议,架构,软件库,等等等等

所以说对于不同的领域,其所相关的东西,光是新名词就一堆一堆的

更别说,每个名字后面都对应着一堆规范说明,都N多页N多页

往往还都是英文的

此时你所面对这些技术(名字和规范说明)的心情

有点类似于:你是干木匠的,然后让你去把瓦工干的活,不仅仅要把名词搞懂了,还要搞懂如何实现的,并且还要把活干得好

这时候,往往就是:需要你有足够的背景知识:对于该领域所涉及的到的技术,即使没实际经验,也要最好有个概念

加上良好的学习能力:有了其他领域的背景知识,以便于稍微帮助你学习新领域的知识

以及良好的悟性:很多时候,学习新东西,出了基础和经验,剩下就是悟性了

加上:足够的耐心,毅力

以及实际动手能力:把所理解的内容,能转化有有效的代码,

最终:

真正去用高质量的代码,实现软件的功能

由此,算是:

在建筑领域内混的一个木工,靠着基础知识,努力学习瓦工方面的知识,加上良好的悟性和动手能力,

最终把瓦工的活干了,而且干得还不错

当然老板最希望你是:干的比原来的瓦工干的还好

如此,正所谓:嵌入式开发中

最先要,也最重要的,是把基础知识学好了,基础打牢了;

然后是,针对所要学习和工作的相关领域的知识,去用最短的时间,最大的学习热情,加上悟性,和学习方法,最终掌握该领域的知识,并且实际动手去锻炼,最终实现目标:

用高质量的代码实现嵌入式领域内的相关的软件功能

2.4.2.1. 嵌入式领域相关知识之消费类数码

如果做消费类数码方面的嵌入式研发,往往会涉及到嵌入式开发板

以某个SoC芯片为核心的开发板,然后上面有各种接口

为各种接口去开发不同平台下,比如嵌入式Linux,ucOS/II等等,的驱动,或者上层应用层的软件。

2.4.2.2. 嵌入式领域相关知识之工业自动化控制

其实严格区分的工业自动化控制的话,算是两个方向,工业控制和工业自动化,这两个领域,也是不同,各有侧重点的。

但是此处也还是算是工业方面的领域,所以就放在一起说了。

可能会涉及的技术:现场总线

2.4.2.3. 嵌入式领域相关知识之汽车电子

汽车电子领域内,在协议和接口方面,相对用的最多的是CAN总线协议,也常会涉及到MOST(Media Oriented Systems Transport)总线

相对来说其他行业就很少用到这类技术。

除了汽车电子领域相关的技术,往往还会涉及到相关的标准,比如SPICE等等。

2.4.2.4. 嵌入式领域相关知识之医疗器械

2.4.2.5. 嵌入式领域相关知识之航空航天

这个领域不熟悉。但是了解过一些相关知识。比如美国的好奇号火星探测器,里面用的操作系统就是VxWorks。

2.5. 嵌入式系统中从底层硬件到上层软件之间的逻辑层次和映射关系

嵌入式教程,关于嵌入式硬件,尤其是嵌入式开发,尤其是上面的CPU:

从底层硬件实体,到上层软件层面的抽象,到底是如何映射的

抽空写教程,详细介绍

此处,先简要介绍一下:

  1. 找个开发板,真正的截图,能清晰的显示,开发板上面的CPU是什么芯片
  2. 找个对应或类似CPU芯片的,物理排版图,BOM图,能否显示出,片内的RAM,CPU核心,外围设备的,那种图
  3. 然后说明,CPU部分,片内RAM等部分,对应的逻辑抽象,分别叫做什么
  4. 然后再去对照着,对应芯片的datasheet,找到对应的芯片参数表,对应着CPU core,多少Hz,什么核心的

    比如ARM核的片内RAM,比如128K,等等内容

  5. 最后,其实,CPU内部的架构,再详细剖析一下

    包括CPU内部是对应的ALU,寄存器,等等

  6. 然后再去提到,相关的CPU内部指令执行,分别3部,5步,之类的,比如取指,译指,执行,写回等等

    包括内部寄存器,分为几种类型,比如arm的shadow寄存器,在某些FIP等特殊情况下,无需保存现场,而直接实现中断时快速跳转等功能

  7. 然后ALU的话,内部原理是如何实现的,主要是硬件的门电路gate等实现的
  8. 对于门电路,再往下分,最后就是对应的与非门,逻辑与,逻辑或等等门电路了。
  9. 而对于门电路,物理硬件的实现,好像也是有多种可能的。

    具体需要再去学习硬件电路基础知识中提到的那个教程:http://www.play-hookey.com/,才能具体解释清楚的。

  10. 再往下,好像就是:晶体二极管,三极管了。

    都是这些晶体管,慢慢的组合,构成不同的逻辑电路的,包括什么D寄存器,K寄存器(好像是)之类的。

第 3 章 嵌入式软件开发的基本名词和概念

摘要

嵌入式领域内,有很多常见的基本概念和名词,对于初学者来说,往往是听都没听过这些词,更别说明白其含义了。

此处就整理一下,我所知道的一些嵌入式领域内的常见的概念和名词的含义。

3.1. 开发套件==开发组件==develop suite==develop tookit=StartKit=DevBoard

比如:具备USB,CAN和以太网功能的PIC32微控制器系列中的:

图 3.1. PIC32入门套件

PIC32入门套件

图 3.2. PIC32开发工具

PIC32开发工具

就是:

开发套件

= 硬件+软件

= 硬件开发板 + 集成的IDE 或 单独提供的编译器,示例代码等内容

其他的,各种平台的,往往也会提供对应的,硬件(开发板,模块等等)+软件(软件源码,示例代码,驱动等等)的组合,叫做对应的Tookit,即工具套件

成套提供,以套餐方式的提供

类似的词还有:StartKit,DevBoard

也都是,方便用户进行快速上手开发的开发板

目的是:

方便其用户,作为嵌入式开发的你,尽快的上手,能够跑通这个平台,能用于构建你的嵌入式系统,

能够进行接下来的,你所需要的相关的软硬件方面的开发。

其背景是:

如果芯片厂家,直接把一款芯片扔给你,给你用;

不仅是新手,即使是老手,嵌入式有经验的,也要相对很耗精力,才能搞懂如何初始化,如何让其运行起来,即跑起来,需要花不少的精力

因为嵌入式领域,芯片不同,细节会千差万别,所需要了解的细节也很多。

所以,才有:

卖芯片的厂家,除了设计,量产,销售芯片给作为客户当你之外,

往往还有对应的所谓的开发套件,

即硬件(芯片或开发板)加上对应的软件(驱动,示例代码)

然后让芯片尽快的,正常的跑起来

之后才是作为嵌入式开发者的你,继续后续折腾,实现对应的你自己的功能。

举例:

3.2. Part Number==模块编号==产品编号

不仅各种硬件模块有Part Number

软件(或库,组件等)也有

比如:MPLAB Integrated Development Environment的"Part Number: SW007002"表示:

Part Number==作为该软件或硬件的标示==就像人的身份证

-> 你想要买人家的产品(某软件或硬件),只需要告诉人家对应的Part Number即可

->人家就知道你要买的,具体是哪个东西了。

3.3. fabless==无厂半导体公司==无工厂的IC设计公司

简单说就是:专门设计芯片的,但是没有自己的制造工厂。

是自己设计出芯片后,找其他的,专门制造生产芯片的公司去生产,对应的生产芯片的公司,也是下面将要介绍的,Foundry。

比如:威盛电子 - 维基百科,自由的百科全书就是一个fabless

全球范围内的fabless,非常非常多。

维基百科有些统计,可供参考:

Category:Fabless semiconductor companies - Wikipedia, the free encyclopedia

Fabless manufacturing - Wikipedia, the free encyclopedia

其中里面比较典型的一些企业有:AMD,ARM,ATI,Broadcom‎,Marvell,MediaTek,Qualcomm,Realtek,Rockchip,Silicon Labs,Tensilica,VIA,Xilinx

3.4. foundry==晶圆厂==晶圆代工厂==代工厂

简单说就是:专门生产芯片的公司

详细的说:专业的叫法叫做,专业集成电路制造服务类的企业

详见:Foundry - Wikipedia, the free encyclopedia

世界上最大的、最有名的要数,台积电,了。

详见:

台湾积体电路制造公司 - 维基百科,自由的百科全书

另外其他还有一些小的晶圆厂,比如AMS==奥地利微电子,也有自己的晶圆厂。

详见:AMS公司投2500万欧元建三维堆叠集成电路制造能力_全球军情_全球防务频道_新闻中心奥地利计划购买200毫米晶圆代工厂以加强晶圆制造能力

其他相关资料:

混合集成电路的Fabless之路-《电子元器件应用》2003年02期-中国知网

3.5. IP Core==IP核==软核

谈到fabless,往往就会涉及到一个概念:IP Core。

因为,这类fabless,就只是设计芯片,对应的产出就是对应的IP Core。

举个类似的例子:fabless设计出IP Core或者叫做芯片,拿去给Foundry去生产

就类似于,建筑设计院设计出一栋大楼的图纸,拿去给建筑商去建造出来,是一个道理。

fabless有设计能力,foundry有生产能力

3.6. 量产

此处的量产,有两种含义:

3.6.1. 批量生产芯片

一般指的是:某芯片设计公司fabless设计出来了芯片,然后拿去让代工厂foundry生产真正的,物理上的,你所能看得见摸得着的,芯片。

3.6.2. 重新烧录U盘的固件

烧录固件到已有的嵌入式设备(尤其是U盘)上

不过,量产还有另外一种意思,就是已经有了对应的可以使用的某设备。

尤其是U盘,然后重新用烧录工具,将另外一个新版本的程序,一般叫做固件,烧录进去

实现功能的改进,比如将原先的U盘,弄成CDROM+U盘的形式。

相关细节可参考我之前的一些折腾:

【教你从不懂U盘量产到量产成功 -> 宇瞻AH320微笑碟8G详细量产过程】【记录】Transcend创见16GB USB3.0 U盘 第二次重新量产为USB+CDROM【记录】第四次折腾U盘量产以制作Win7启动U盘

3.7. VFP 浮点处理器

用于专门处理浮点数据的处理器。

嵌入式领域内,谈到浮点处理时,往往会提到这个:VFP,浮点处理器

比如:

http://www.freescale.com/zh-Hans/webapp/sps/site/prod_summary.jsp?code=i.MX6D#prettyPhoto[iframes]/0/

中提到的:ARM的NEON的VFP

3.8. 代码空间占用大小:footprint

footprint的英文本意是:脚印

放在嵌入式领域内,指的是:软件类的东西(比如一个操作系统,某个软件,某个协议栈等等),所占用的存储空间的大小。

可以理解为:嵌入式系统中,把软件,看成一个人,此人在RAM或ROM等存储空间上,所踩出来的脚印。

与此相关的,在介绍某软件,组件的优点时,说的更多的是“small footprint”这个词。

随便举个例子:

RTOS – Real-Time Operating Systems for Embedded Development, Real Time System By Express Logic

中,ThreadX这个嵌入式操作系统,在解释其优势的时候,其中一条就是:“Small Footprint”

指的就是:

此ThreadX嵌入式操作系统,所需要的RAM或ROM等存储空间相对较小

[注意] 嵌入式的存储空间往往都有限所以占用空间小就省空间就是优势

此处有个背景知识:

嵌入式系统中,往往是RAM或ROM等存储空间很有限,所以需要运行在其中的嵌入式操作系统,以及程序,要尽量少的占用这些空间,

这所谓,放得下,跑得起来,才行。所以,占用相对较小的存储空间,这点对于嵌入式系统来说,就是个很大的优势了。

所以ThreadX在介绍其自己的特点时,才拿Small footprint来说事的。

第 4 章 嵌入式开发环境的基本构成

摘要

嵌入式开发,有很多主流的操作系统,对应着各自不同的开发环境。

常见的有:

  • 嵌入式Linux
  • WinCE

下面分别来解释:

4.1. 嵌入式Linux开发环境组成

先要搞懂嵌入式Linux开发的常见的,典型的环境的基本组成:uboot+kernel+rootfs

  • bootloader是啥

    为何要bootloader

  • 什么是kernel
  • rootfs

    为何非要有个rootfs。

  • 以及,常见的,典型的,嵌入式开发流程是什么样的

    为何非要这么开发,换个方式行不行,有没有更好的方式。

  • 主机Host
  • 一套交叉工具链,也叫交叉编译器

    大了说,是一套编译开发环境

  • uboot
  • kernel
  • rootfs
  • 烧录工具
  • 开发板

抽空再按照,硬件有哪些,软件需要哪些去划分,可能更容易理解。

关于嵌入式Linux开发环境的解释,详见:

嵌入式Linux软件开发

4.2. WinCE开发环境组成

第 5 章 嵌入式开发之交叉编译和交叉编译器

摘要

5.1. 什么是交叉编译

详见:

交叉编译简介

5.2. 如何获得交叉编译器

详见:

如何得到交叉编译器

5.3. 如何使用交叉编译器

简单说就是:直接把交叉工具链所在的路径,放到环境变量PATH中,使得可以在命令行环境中正常调用即可

5.4. 嵌入式编译相关知识

嵌入式编译,除了会涉及编译原理本身的东西之外,还会很多不同体系架构方面特定的内容。

比如,ARM的scatter file的概念。

TODO:详见:http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0474c/CHDDDBGE.html

第 6 章 嵌入式开发之烧录

摘要

6.1. 什么是烧录

烧录,英文叫做burn。

也常被叫做下载,download

指的是,把嵌入式开发期间,编译好的文件,往往又被称为固件,firmware。从你的当前搞嵌入式开发的PC机,也叫做主机端host,传输到你的目标平台,即开发板,真正用来存储和运行你的固件程序的地方。这个过程,就叫做烧录,下载。

6.2. 如何进行烧录

6.2.1. 常见的烧录所用工具

下面是一些常见的,用的比较广泛的烧录工具:

其他还有一些小众的烧录工具,很多都是针对自己的开发板去烧录程序的工具:

6.2.2. 常见的烧录方式

其中比较常见的做法是:

  • 用JLink等工具,烧录uboot
  • 在uboot中,通过串口,网卡等烧录kernel和rootfs

详见:

【详解】嵌入式开发中固件的烧录方式

第 7 章 嵌入式开发之开发工具

摘要

7.1. 嵌入式开发的IDE

TODO:

【整理】各种常见的嵌入式IDE

【整理】嵌入式IDE:Renesas的HEW(High-performance Embedded Workshop)

【整理】嵌入式IDE:IAR Embedded Workbench IDE简介

嵌入式开发领域内也有很多常见的,相对通用的IDE:

【整理】各种常见的嵌入式IDE | 在路上

7.1.1. 嵌入式IDE:Keil

7.1.2. 嵌入式IDE:ARM相关的ADS,RVDS等

ARM自家有一些常见的工具,之前叫做ADS,后来升级到RVDS,后来还收购了Keil的RealView MDK

ADS最常用的版本就是ADS 1.2

7.2. 协议分析工具

协议分析工具很方便很强大 -> 有机会还是多多利用协议分析工具 -> 提高工作效率

比如之前的,就见过USB协议分析工具,即USB基础知识概论其他一些USB测试和协议分析等软件提到的:

“Ellisys的USB Explorer 260硬件,加上对应的USB软件Ellisys USB Analysis Software,实现USB数据抓包和分析”和:“Catalyst Enterprises公司的硬件,加上对应的软件SBAE USB,实现USB数据捕获和分析”

SBAE的效果可参见: 举例详解USB的枚举过程

现在又在: http://www.zlgmcu.com/tools/LogicAnalyser/LA1032/LA1032-SD.pdf中看到有个原始数据:

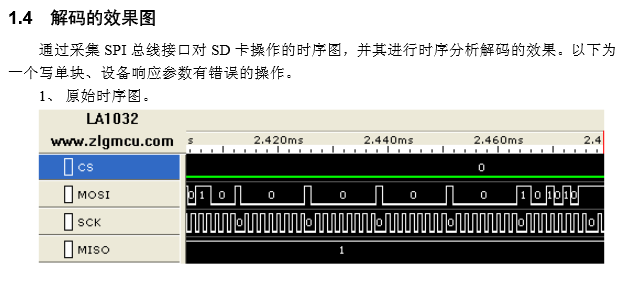

图 7.1. SD原始时序图

SD原始时序图

用(SD)协议分析工具分析后的结果:

图 7.2. 结果解码后的SD时序效果图

结果解码后的SD时序效果图

很明显:

在SD协议中对应的物理的信号所表示的含义,不用你很笨的手动一点点的去分析了,因为人家的分析工具直接帮你分析好了。相对来说,算是极大的提高了工作效率。

所以,有机会,有条件(毕竟有些协议没有这么好的分析工具,或者即使有未必是免费,未必你能得到该工具)的话,还是好好利用工具,提高做事情的效率。

7.3. 交叉编译器/工具链

市面上有很多不同公司提供的,各种类型的编译器和其他相关开发工具。

比如raisonance提供的:C编译器,编程工具,调试工具,评估板,支持来自不同厂商,包括NXP,STMicroelectrics,TI,Silicon Laboratories等,基于ARM,8051,STM8,ST7,PowerPC,CoolRISC为微处理器内核的快速开发。

7.4. 嵌入式开发的调试工具

嵌入式调试工具TDS560 Plus仿真器http://www.armkits.com/product/tds560.asp,用于调试TI的DSP(也支持ARM)的开发。

第 8 章 嵌入式开发之系统设计

摘要

8.1. 嵌入式系统设计之硬件选型

硬件选型时需要根据所需的硬件资源情况去选择合适芯片

比如:

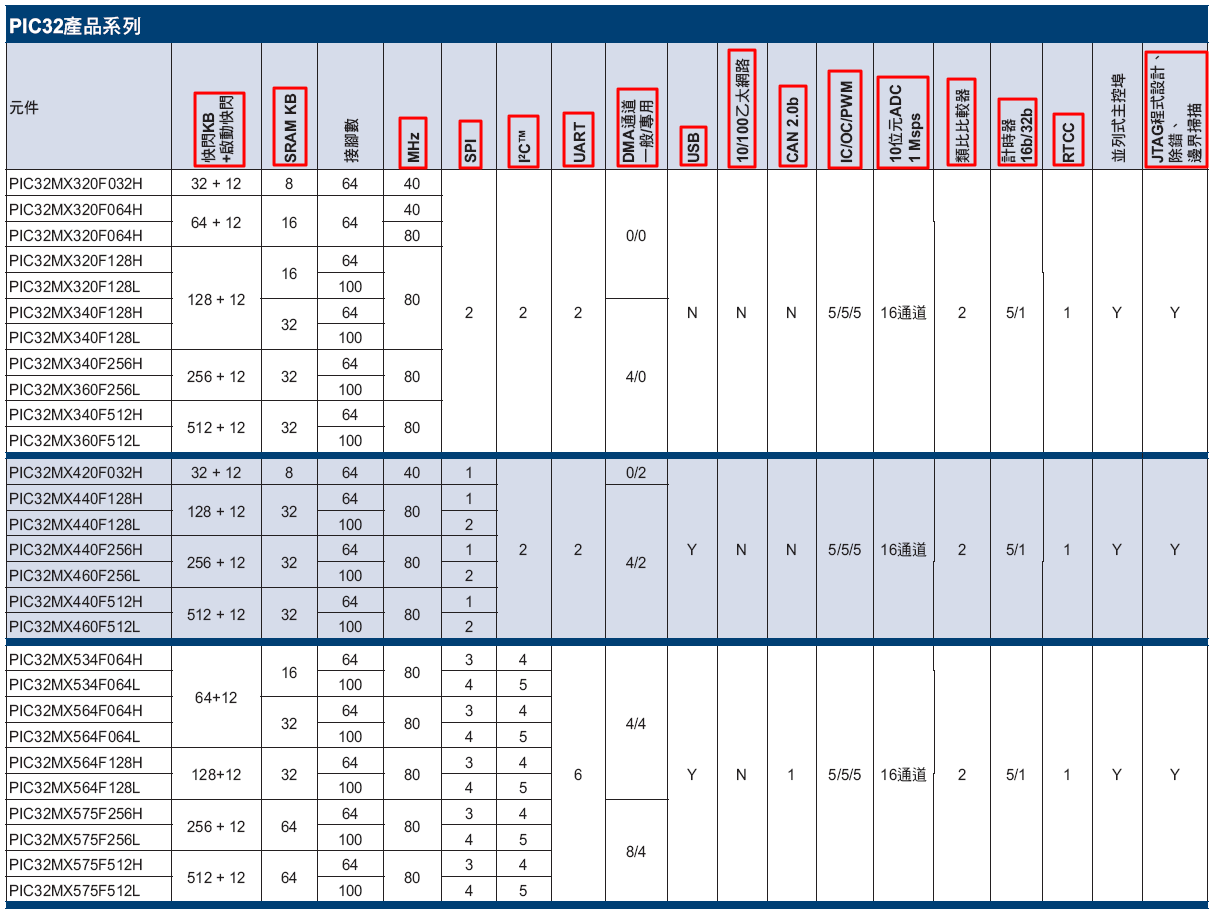

图 8.1. PIC32系列产品中有各种不同资源

PIC32系列产品中有各种不同资源

就列出来了,不同芯片,所具体的不同资源:

是否有所需要的功能模块

以及部分功能模块的数量:根据需要选择满足你的需求的芯片

比如:

需要性能相对高的,所要CPU的频率相对高 -> 才能流畅的跑很多复杂的,资源消耗多的应用

其他比如, SPI等接口的个数,决定了,你如果外接某些设备,比如SPI的Wifi芯片,至少占用1个SPI接口,

如果还有其他的模块需要SPI接口,则需要考虑SPI接口总数是否够用

类似的,还有I2C,UART等其他接口,都需要根据自己的实际需求,决定所需要的接口的个数,是否够用

另外还有类似的DMA:

有些Nand Flash,SD卡等模块,为了提高数据传输速度,则可以用DMA来实现

所以,如果系统中Nand Flash,SD卡,都需要DMA,那么此时至少需要2个DMA通道。所以,需要选择DMA通道个数大于2的芯片。

其中,关于DMA,不了解的可参考: 详解ARM的AMBA设备中的DMA设备PL08X的Linux驱动

8.2. 嵌入式系统设计流程

说实话,自己没有真正独立的从无到有的设计一个嵌入式系统,所以整理出来的内容,也是参考别人写的内容。

截至目前,尤其是也没发现,有解释的够详细的,暂时看到了点资料,整理过来,仅供参考:

http://www.uml.org.cn/embeded/pdf/embed_design.pdf

图 8.2. 嵌入式开发流程图

嵌入式开发流程图

第 9 章 嵌入式开发之嵌入式CPU

摘要

9.2. 嵌入式CPU核心参数

嵌入式CPU/SoC/MCU/DSP等核心参数:主要还是性能:MHz,存储:RAM,外设多少等等

比如,除了之前【整理】嵌入式开发经验和心得总结

中提到的PIC32的那个图,现在还有个:

http://www.analog.com/zh/processors-dsp/sharc/products/selection-tables/sharc_Selection_Table/resources/fca.html

的产品型号参数表,也可以提现出这点,主要参数还是性能:

  • CPU频率:多少MHz
  • 存储:片上RAM,内存多少
  • 外设:外设的类型和个数

9.3. 嵌入式CPU的应用领域

嵌入式的CPU的应用领域,其实和本身嵌入式的领域的划分:第 1.1 节 “嵌入式行业和领域”是差不多的。

下面总结一下,不同的嵌入式CPU的主要特点,应用领域:

  • SHARC处理器

    TODO:SHARC处理器的应用

    特点:

    在浮点DSP市场占据主导地位

    拥有出色的内核和存储器性能

    以及优异的I/O吞吐能力

    主要应用领域:

    • 音频
    • 安全与监控
    • 汽车电子
    • 测试测量与控制
    • 过程控制
  • ARM

    ARM本身应用极其广泛。此处只总结部分的典型应用。

    TODO:ARM内核的应用

    ARM946E-S 处理器可用于众多先进的数字产品:

    • 消费品:智能手机、PDA、机顶盒、PMP、电子玩具、数码相机、数码摄像机等
    • 联网:无线局域网、802.11、蓝牙、Firewire、SCSI、2.5G/3G基带等
    • 汽车:电力火车、ABS、车身系统、导航、信息娱乐等
    • 嵌入式:USB 控制器、蓝牙控制器、医用扫描仪等
    • 存储:硬盘控制器、固态驱动器等

    ARM还有Corte系列的内核, 比如常用的Cortex M3/M4

  • Renesas

    Renesas的芯片在汽车电子领域中应用较广

    比如某汽车内部用到的芯片就有Renesas V850/K0R

  • Freescale

    Freescale的芯片在汽车电子领域中应用较广

第 10 章 嵌入式软件开发的外围设备

摘要

TODO:

【整理】嵌入式系统的各种常见外设

10.1. 嵌入式外设之LCD显示屏

一些LCD控制器,可以参考:

Segger - emWin - List of supported LCD controllers

10.2. 嵌入式外设之图像传感器

图像传感器,Image Sensor,之前所接触到的,都只是放在CPU内部的。

后来才看到,还有外部接口接Image Sensor的:

http://www.armkits.com/download/at91sam9g45.pdf中的:ITU-R BT. 601/656 Image Sensor Interface

是专门的接口,用于连接外部图像传感器的。

第 11 章 嵌入式软件开发相关硬件知识

摘要

嵌入式软件开发期间,也会涉及到很多硬件相关的知识。

比如ARM的LEON3:想要在LEON3基础上添加更多模块,则可参考:LEON3 Integration

11.1. 芯片封装方式

搞嵌入式软件开发,往往会涉及很多芯片,其中芯片的外形和大小,和其封装方式有关。

芯片封装方式,有很多种,比如:

  • SIP==系统式封装
  • MCP==多芯片封装

TODO:抽空了解封装方面的知识:

http://www.spansion.com/CN/Products/diewafer/Pages/DieWafer-NOR-Flash.aspx

第 12 章 嵌入式软件开发相关的厂商

摘要

嵌入式软件方面的开发期间,会遇到各种不同的软件的、硬件的、开发板的等等方面的厂商、公司。

对此需要有一定了解,以便于熟悉本行业的情况,便于后续开发。

下面来总结一下常见的各方面的公司、厂商:

12.1. 嵌入式软件厂商

12.1.1. 嵌入式软件厂商:Keil

http://www.keil.com/

中的介绍,支持很多类似的CPU:

另外,注意到,Keil也支持AMS的芯片:

http://www.keil.com/dd/中的:AustriaMicroSystems AS3525和:List of ARM7/ARM9/Cortex Devices Available from AustriaMicroSystems

需要提醒的是:Keil后来被ARM买了,现在属于ARM旗下的品牌了。

12.2. 嵌入式硬件厂商

12.2.1. 嵌入式硬件开发板厂商

嵌入式软件开发期间,常会遇到很多嵌入式开发板。

下面就来整理一些嵌入式开发板:

  • 天嵌科技

    之前用过ARM9的TQ2440的开发板,觉得还不错,资料算很齐全。

    各种软硬件支持的也不错。

  • 安赛卓尔电子科技的AM335X开发板EZ335X-EVB

    看到一个觉得算特别的点:

    双MAC的MCU:唯一一个集成2个MAC的MCU

    其他还有其他特点:

    支持多种操作系统

    已在多个领域内应用

    可编程实时单元和工业用通信子系统(PRU-ICSS)从ARM内核分离,从而实现了针对更大效率和灵活性的独立运行和时钟控制。

    PRU-ICSS支持附加外设接口和诸如EtherCAT,PROFINET,EtherNet/IP,PROFIBUS,以太网POWERLINK,串行实时通信协议(Sercos)的实时协议和其它协议。

第 13 章 嵌入式软件开发相关接口和协议

摘要

嵌入式软件方面的开发期间,会遇到各种常见的协议、接口、总线等等。

下面就来总结一下,常见的协议和接口,总线。

13.1. 嵌入式总线之内部总线

13.1.1. 嵌入式内部总线之MIPI

以前都没听说过MIPI。后来无意间在cadence的一个资料中看到了MIPI,说是目的是以后代替其他所有的内部总线:

图 13.1. 用于取代其他内部总线的MIPI总线

用于取代其他内部总线的MIPI总线

貌似上述的内部总线,都会被MIPI取代,好像是包含C-PHY, D-PHY, M-PHY, and UniPro

13.1.2. 嵌入式内部总线之AMBA

13.2. 嵌入式总线之外部总线

第 14 章 嵌入式软件开发常见问题与解答

摘要

嵌入式软件开发领域内,有很多常见的疑问。此处试图解答清楚这类疑问。

14.1. 学习嵌入式C语言要掌握到什么程度?

14.1.

学习嵌入式C语言要掌握到什么程度?

比如要求C语言能编多少行的程序,还是看懂多么复杂的程序,还是只要会修改就行。

主要是针对:学习嵌入式C语言要掌握到什么程度? - 知乎的回答。

其实嵌入式,尤其是嵌入式底层驱动开发,对于写代码的多少和价值,用一句经典话的话来描述就是:

如果写一个嵌入式驱动,一共100行,

写出来那100行代码,本身可能只值1块钱

而搞懂如何写,值99元

->

嵌入式,尤其是底层驱动开发,其实代码量相对(尤其是上层软件)都不是很大,但是要搞懂背后的逻辑,协议,接口,框架,平台等内容,然后才能写出来代码。

而搞懂背后的逻辑,往往才是难点和重点。

->

所以,往往也不能简单说就是,需要你看懂多么多么复杂的逻辑的程序的代码,而是:

看似代码量不多,但是寥寥几行代码背后,所涉及到的软件和硬件的知识,系统方面的知识,框架方面的知识,才是对你来说,最复杂的。

->

当然,如果搞懂了应该如何写,往往也就会修改对应的代码了。

总的来说:

嵌入式开发,需要的背景知识:

  • 行业背景知识
  • 操作系统,平台
  • 平台下的(驱动)框架
  • (驱动的)具体实现细节
  • 看懂设备本身的手册搞懂如何配置操作

等等,很多很杂的内容。而在这些都搞懂的前提下,对于C语言本身的语言方面的要求,其实相对来说并不高:只需要有一定的编码经验,懂C语言语法,即可去写代码,修改代码。

简言之:

  • 搞懂如何写:大概占70%的技术比重
  • 而具体写出来(高质量的)C语言代码:可能只占30%左右的技术比重

而关于嵌入式的,行业背景知识,系统平台和框架,驱动框架等等方面的东西:

  1. 先看:嵌入式软件开发搞懂嵌入式软件。
  2. 嵌入式领域内的,各种驱动共性的东西:嵌入式驱动开发
  3. 单独针对Linux系统下面的软件开发:嵌入式Linux软件开发
  4. 针对Linux下面的,驱动方面的开发:嵌入式Linux驱动开发

第 15 章 嵌入式软件开发方面的值得借鉴的帖子

摘要

在嵌入式开发领域,有很多的别的走过的路,做过的事情,值得参考和借鉴的。整理如下:

我希望成为一个优秀的IT人,我已经努力了七年

后,感悟:也是可以去继续学习硬件电路设计的大不了,靠自己自学。毕竟现在算是有了一定的基础,足够的网络资源,足够的学习方法,

善于组织和利用的话,还是可以靠自己,一点点积累出来对应的硬件机能的。如此,加上自己对软件的理解,才能最终算是对于计算机的软件和硬件,都有自己的理解,才可能设计出好的东西

这句我觉得说的不错:http://bbs.csdn.net/topics/40212259?list=lz

to DancingCalf(未出手的飞刀) : 其实并没有本质上的改变,我一直在IT行业学习工作。让我作出改变的原因是我想做的更加深入,可以说 一个对操作系统不了解的人很难写出优秀的应用系统,对硬件不了解的人也不可能深刻理解操作系统,同样对IC不了解的人也无法真正理解硬件,这决定了我的发 展方向。当然这样是无穷无尽的,这也应了那句古言“学无止境”。一个人不可能学会全部的知识,但我不想用这个理由为自己的停滞不前做解释。

第 16 章 嵌入式软件开发相关资源

摘要

16.1. 嵌入式软件开发书籍

关于嵌入式软件开发,有一些还不错的值得推荐的书:

16.1.1. Embedded Systems Architecture: A Comprehensive Guide for Engineers and Programmers

这本书,以一个实际的嵌入式系统开发的例子去解释了,嵌入式开发期间到底会涉及到哪些知识,具体的系统架构是什么样的,嵌入式硬件和软件分别有哪些内容等等。

从整体嵌入式框架,到嵌入式的Host端和嵌入式开发板端,感觉就是无所不包。

所以可以说,该书最大的特点,算是内容非常翔实。

比如,在“3.7 Putting It All Together: The Integrated Circuit (IC)”中,把嵌入式中涉及到的电阻,电容,封装形式等等,都简单解释了基本概念。这类知识的介绍,对于嵌入式入门和开发,很有帮助。

如此,等你看完了该书,就能真正的对于真实的嵌入式系统,有了很好的概念了。

网上找到的免费的PDF版本的下载地址:[PDF] Embedded Systems Architecture A Comprehensive Guide for Engineers and Programmers

亚马逊也有卖的:[Amazon] Embedded Systems Architecture A Comprehensive Guide for Engineers and Programmers

第 17 章 如何学习嵌入式软件开发

摘要

要写优质的教程,让别人看得懂的教程,才有价值。

而关于如何写教程,举个例子:

看了这个:

基于S3C2410的SD卡linux驱动工作原理

后,所想到的:

如果我去写对应的该部分的内容,那么应该是:

  1. 先去解释说明,当没有Linux,Uboot等各种框架时,裸的驱动,是如何实现的

    最好把全部代码贴出来

    或者至少把驱动核心部分框架和核心代码贴出来。

  2. 然后再去说,对于这样的裸驱动来说,其全部的活,被(Linux,Uboot等)框架,做了哪些

    只有搞懂了,框架帮你做了哪些了

    然后你才懂,余下来的事情,就是自己需要实现的了。

  3. 搞懂需要实现哪些接口函数

    再去一点点,搞懂函数的接口和内部实现的逻辑

    然后再去写代码,一点点实现

    再去边调试边写驱动的代码

网上有很多嵌入式教程写的都不够透彻,没将明白要修改文件背后的逻辑,为何要这么修改。

比如:mini2440 u-boot-2009.03 移植最详细攻略

说实话,已经写的,算是步骤相对比较详细了。

但是:

最核心的,最根本的:

如何移植,为何要改这些文件

以及背后的逻辑,都没有解释

导致的结果:

除非本身对这方面的移植已经有概念的

否则,很容易看着一头雾水:

感觉就是:

这个文件改改

那个文件改改

而且为何这么修改,往往解释的也不够清楚和详细

使得:

如果自己拿到对应的源码,对应的硬件

对于如何移植,还是一头雾水

所以,抽空自己去:

亲自折腾一遍移植

并且详细记录步骤

如果要修改文件或其他地方

一定要解释清楚背后的逻辑

然后等移植完毕

再花时间,搞懂uboot的框架

搞懂如果从头到尾,自己亲力亲为,从无到有的,去移植Uboot

背后的逻辑是啥

需要关心哪些功能

这些功能Uboot中已经有了什么(框架,驱动)了。

还需要我们去实现哪些东西

以及,具体再解释,针对每个要改的功能模块

自己应该如何去改

所以要:

思路清晰

再去下手

否则:

永远都是:只能照葫芦画瓢,而且画的还不像

只有:

自己搞懂逻辑和概念了,

才能:

不仅可以快速高效的,照葫芦画瓢,而且如果需要,也可以自己从无到有的去涉及一个葫芦或一个瓢(可供别人当参考)

结论:

抽空先自己搞懂如何移植Uboot,然后再抽空整理出思路和有参考价值的教程。

参考书目
