硬件电路基础知识

版本:v0.3.1

Crifan Li

摘要

此文主要介绍的硬件的基础知识,各种门电路,包括数字电路的组合逻辑,数字逻辑,触发器,计数器,寄存器,计时器等和模拟电路的相关知识。

[提示] 本文提供多种格式供:
在线阅读 HTML HTMLs PDF CHM TXT RTF WEBHELP
下载(7zip压缩包) HTML HTMLs PDF CHM TXT RTF WEBHELP

HTML版本的在线地址为:

http://www.crifan.com/files/doc/docbook/hardware_basic/release/html/hardware_basic.html

有任何意见,建议,提交bug等,都欢迎去讨论组发帖讨论:

http://www.crifan.com/bbs/categories/hardware_basic/

2015-05-22

修订历史
修订 0.1 2011-10-09 crl
  1. 介绍了AND,OR,NOT
修订 0.2 2011-10-10 crl
  1. 介绍了NAND,NOR,XOR
修订 0.3.1 2015-05-22 crl
  1. 通过Docbook发布
  2. 增加参考资料

目录

缩略词
正文之前
1. 此文目的
2. 本文内容
1. 数字电路
1.1. 组合逻辑(Combinational Logic)
1.1.1. 基本的逻辑功能和门电路
1.1.1.1. 与门 AND Gate
1.1.1.2. 或门 OR Gate
1.1.1.3. 非门 NOT Gate/反相器Inverter
1.1.1.3.1. 非门的逻辑符号,即三角形加上圆圈,的含义
1.1.2. 一些基本的衍生出来的门电路
1.1.2.1. NAND与非门
1.1.2.2. NOR或非门
1.1.2.3. XOR异或门
1.1.3. 异或(XOR)功能的更多的衍生功能
1.1.4. 二进制加法
1.1.5. 负数和二进制减法
1.1.6. 多路转换器(Multiplexer)
1.1.7. 解码器/多路选择器
1.1.8. 二进制代数
1.2. 时序逻辑(Sequential Logic)
1.3. 备选的触发器电路
1.4. 计数器
1.5. 寄存器
1.6. 555记时器
2. 模拟电路
3. 直流电DC理论
4. 交流电AC理论
5. 半导体组件
6. 硬件学习参考资料
参考书目

插图清单

1.1. AND与门
1.2. OR或门
1.3. NOT非门
1.4. NAND与非门
1.5. NOR或非门
1.6. XOR异或门
1.7. 异或门的电路图表示

缩略词

IC (IC)

Integrated Circuit

集成电路

XOR (XOR)

eXclusive-OR

正文之前

摘要

1. 此文目的

介绍硬件电路的基础知识

2. 本文内容

本文内容,主要翻译自这个网站:

http://www.play-hookey.com

第 1 章 数字电路

摘要

1.1. 组合逻辑(Combinational Logic)

1.1.1. 基本的逻辑功能和门电路

逻辑元素或表达式条件,总是有个结果,“0”或者“1”。

同样,我们也要实现将不同的逻辑信号或条件表达式,合并在一起,然后输出一个逻辑结果。

例如,对于这个逻辑表达“如果我把墙上的开关拨上去,那么灯就会亮。”咋一看,这好像是一个正确的句子,但是如果我们仔细考虑一下其他一些因素,我们就会发现其实远不止这些。此例中,更加完整的表达语句可以是“如果我把墙上的开关拨上去,并且灯泡是好的,电源也是开着的,这时候,灯才会亮”。

如果把上面这两句看作是逻辑表述的话,用逻辑术语来说,第一句可以归纳为:

灯亮 = 开关

即,灯亮的条件中,除了开关打开之外,没有其他依赖条件了,所以如果开关是向上的/打开的/真/1,灯就是亮的,打开的/真/1。相反地,如果开关是向下的/关闭的/假的/0的,灯就不会亮,关闭的/假的/0。

通常,我们不使用文字,而是使用符号来表示“与”的功能。此处,用“与”,将上述表达中的这几个单独的变量:开关,灯泡,电源,合并起来。

“与”的符号是一个点,其中有些表达式中的相乘的功能,也是用点来表示。

用此符号来表示上述表达式就是:

灯亮 = 开关 • 灯泡 • 电源

当我们在讨论逻辑电路的时候,比如计算机中的逻辑电路,我们不仅仅需要处理逻辑功能,我们同样需要有些特殊符号,用于表示逻辑图表中的这些逻辑功能。

其中有三种最基本的逻辑操作,而其他的功能,无论多么复杂,都可以从这三种基本逻辑操作去推导出来。

这三个逻辑操作就是:与And,或Or,非Not。

每一个逻辑操作,都有一个特定的符号来表示,都对应一个特定的行为,如下详解:

1.1.1.1. 与门 AND Gate

图 1.1. AND与门

AND与门

与门用于实现逻辑与的功能。

必须是两个输入都是逻辑真值1,输出才会是真值1。

有任何一个输入是逻辑假值0,输出都是0。

逻辑与的功能,对于输入的的个数,没有限制,所以与门的输入,理论上也是没有限制的。

只是实际上,商业上所应用的逻辑与门的输入个数,是2,3或4个。

为了实际情况中,为了方便处理其大小,一个标准的集成电路(IC)一般包含14或16个引脚(pin)。

1.1.1.2. 或门 OR Gate

逻辑或OR门,有点像逻辑与的取反。

逻辑或,见名知意,如果任何一个输入是真值1,那么输出都是真值1。

就像我们可以说,如果下雨了,或者开了洒水车,草坪就会变湿。可以看到,即使是下雨的同时,也开了洒水车,那么草坪仍然会变湿。

这种表述,可以正好反映出逻辑或的功能。

OR的符号,是用正号,加号,“+”来表示的。

而对应的逻辑或门,用下图中的图形来表示:

图 1.2. OR或门

OR或门

和逻辑与门类似,逻辑或的输入个数也是不限的。

不过和逻辑与门类似,实际上常用的逻辑或门的输入个数是2,3或4个。

1.1.1.3. 非门 NOT Gate/反相器Inverter

反相器和与门、或门都有点不一样,其有且只有一个输入和一个输出,输出的值是输入值的相反的状态。

逻辑非的功能,在其他很多引用中都用到了,很有用。

例如,一种可能的实际情况是:

门没有锁上 = 你可以进来

非门的符号表示,参见下图:

图 1.3. NOT非门

NOT非门

有些情况下,用单引号‘来表示取反。

比如0’ =1,1’=0。,3或4个。

在逻辑表达式中,更多的是常用上横线(overbar),即一个逻辑值头上,加上一个横线,来表示取反。

1.1.1.3.1. 非门的逻辑符号,即三角形加上圆圈,的含义

在上述非门的逻辑符号中,其中的三角形实际上是表示一个放大器(amplifier),在数字信号领域中,其意味着“清理”信号,但是并不改变其逻辑值。在输出端有个圆圈,其表示逻辑取反。

其实,此圆圈,也可以放在输入端,此时逻辑值没有变化,也是一样的。

上述中的三种逻辑门电路,可以根据应用的复杂度的不同,而有不同的组合起来实现对应的应用。

其中,由于有些功能被用的太频繁了,所以才会将他们单独命名,有自己的对应的符号以表示此功能,此功能,也是被打包成一个逻辑功能单元,以实现特定的功能。

而接下来,就是详细介绍这些,从基本的三种逻辑门电路中,演化出来的各种功能的电路。

1.1.2. 一些基本的衍生出来的门电路

虽然三种基本的门电路,AND,OR和NOT,足够用于实现所有的可能的逻辑功能和操作,但是由于其中一些组合被用到的太多,以至于我们单独将这些组合指定了相应的名称。

下面就是来讨论这些组合逻辑。

先讨论其中的三种。

  1. 第一个叫做与非门NAND,是由一个AND功能,再加上一个NOT功能所组成的。
  2. 第二个叫做或非门NOR,由一个OR功能,加上一个NOT所组成。
  3. 第三个是OR功能的变体,异或XOR(Exclusive-OR)。

像三种基本的逻辑门一样,这三个衍生出来的门电路,也有其对应的名称,下面分别对其进行简单总结:

1.1.2.1. NAND与非门

与非门实现了异或的功能,其就是之前所学的AND功能的取反而得。

其符号表示参见下图:

图 1.4. NAND与非门

NAND与非门

只有两个输入都是为逻辑1的时候,输出才是逻辑0。

两者中的任何一个输入是逻辑0的话,那么输出都是逻辑1。

NAND门的符号中的圆圈,表示取反的意思,对输出进行取反。

需要注意的是,上图中,上横线,是实心的,且是对于两个输入都一次性地覆盖到了,这表示,是对AND功能本身进行取反,而不是分别对两个输入去取反。

对于AND,输入个数是没限制的,对应的NAND,输入也是没有限制的。而实际中,商用的NAND门电路,输入个数一般是2,3或4个,以方便用于14针脚或16针脚的封装。

1.1.2.2. NOR或非门

NOR门电路,是OR门电路的取反。

对于OR门电路,任何一个输入是1的话,那么输出都是1,而NOR门电路,正是对此输出取反,即任何一个输入都是1,那么输出都是0。

从符号表示上来说,NOR功能用一个加号“+”,和一个对于所有输入之上的上横线来表示取反,所组成。

对应的图表如下:

图 1.5. NOR或非门

NOR或非门

同理,NOR符号中的圆圈,也是表示取反的功能。

NOR功能也是允许输入是任意多个。而实际上也是一般商用的NOR门电路,输入个数是2,3或4个,以适用于标准的IC封装。

1.1.2.3. XOR异或门

异或功能,是个从基本的OR功能演化出来的,一个有趣的且有用的变体。用语言表达异或的功能,可以说成是“要么A,要么B,但不能同时要两者”。XOR门电路,只有当两个输入是不相同的,输出才是1。如果两个输入是相同的,那么输出是逻辑0。

XOR符号,也是从标准的OR功能演化出来的。其包含了一个加号“+”,然后周围用个圆圈包围起来,参见下图:

图 1.6. XOR异或门

XOR异或门

不像标准的OR/NOR和AND/NAND的功能,XOR功能始终是只有两个输入,商用的XOR门电路,也同样只有两个输入。4个XOR门电路,可以合并进入对应的14针脚的封装。

NOR功能也是允许输入是任意多个。而实际上也是一般商用的NOR门电路,输入个数是2,3或4个,以适用于标准的IC封装。

上述介绍的三种衍化的门电路,只是众多衍化的门电路中的很小一部分。

不过,这三个,又算是其他衍化的门电路的基础。

接下来的内容,将会介绍,从XOR功能衍化出来的一些门电路。这也正好开始了对于实际应用中所用到的门电路的介绍了,去看看,如果用这些简单的门电路来合并出,计算机中的各种可能的复杂组合,实现对应的功能。

1.1.3. 异或(XOR)功能的更多的衍生功能

前面内容中,我们提到,XOR可以用文字描述为“要么A,要么B,但不是两者同时”。

在现实的数字逻辑中,此句可以有几种不同的,更精确的表述方法。

此处,不去深入介绍关于这类设备的真值表(Truth Table)和图形化表示。我们仍然把更多精力放在此句的进一步的语言表述上:“A取反和B,或者是A和B取反”。

此句用对应的电路来描述,见下图:

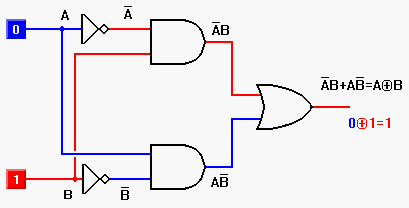

图 1.7. 异或门的电路图表示

异或门的电路图表示

1.1.4. 二进制加法

1.1.5. 负数和二进制减法

1.1.6. 多路转换器(Multiplexer)

1.1.7. 解码器/多路选择器

1.1.8. 二进制代数

1.2. 时序逻辑(Sequential Logic)

1.3. 备选的触发器电路

1.4. 计数器

1.5. 寄存器

1.6. 555记时器

第 2 章 模拟电路

摘要

第 3 章 直流电DC理论

摘要

第 4 章 交流电AC理论

摘要

第 5 章 半导体组件

摘要

第 6 章 硬件学习参考资料

摘要

一些不错的硬件的方面的学习参考资料:

All About Circuits Free Electric Circuits Textbooks
