【整理】2R2,4R7电容电感作用

Embedded crifan 17107浏览 0评论

折腾:

【整理】天猫精灵方糖拆解报告和芯片详解

期间,看到有:

2R2

和:

4R7

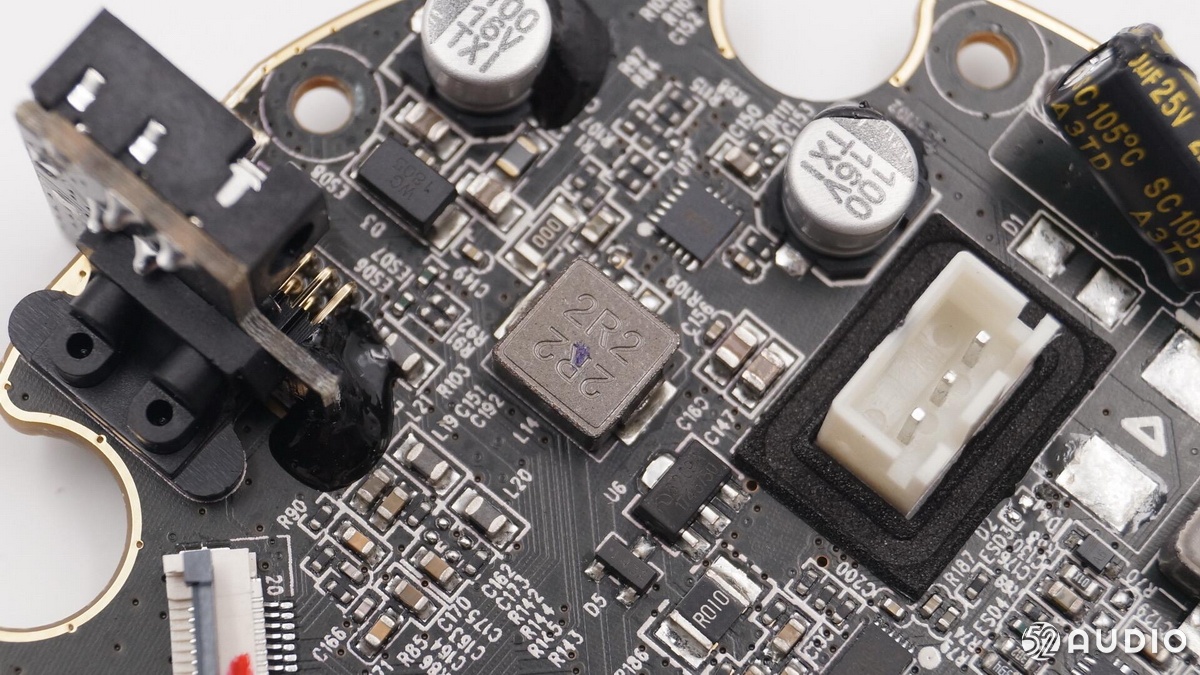

智能音箱 2R2

四大爆品智能音箱拆解对比:斐讯、小米、腾讯、天猫-智能音箱,拆解,斐讯,小米,腾讯,听听,天猫精灵,X1 ——快科技(原驱动之家)–全球最新科技资讯专业发布平台

四大爆品智能音箱拆解对比:斐讯、小米、腾讯、天猫

拆解报告:腾讯听听智能音箱 – Tencent 腾讯其他产品 – cnBeta.COM

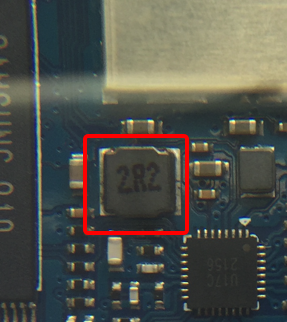

2R2电感

智能音箱 4R7

拆解报告:荣耀音乐小巨蛋 – 我爱音频网

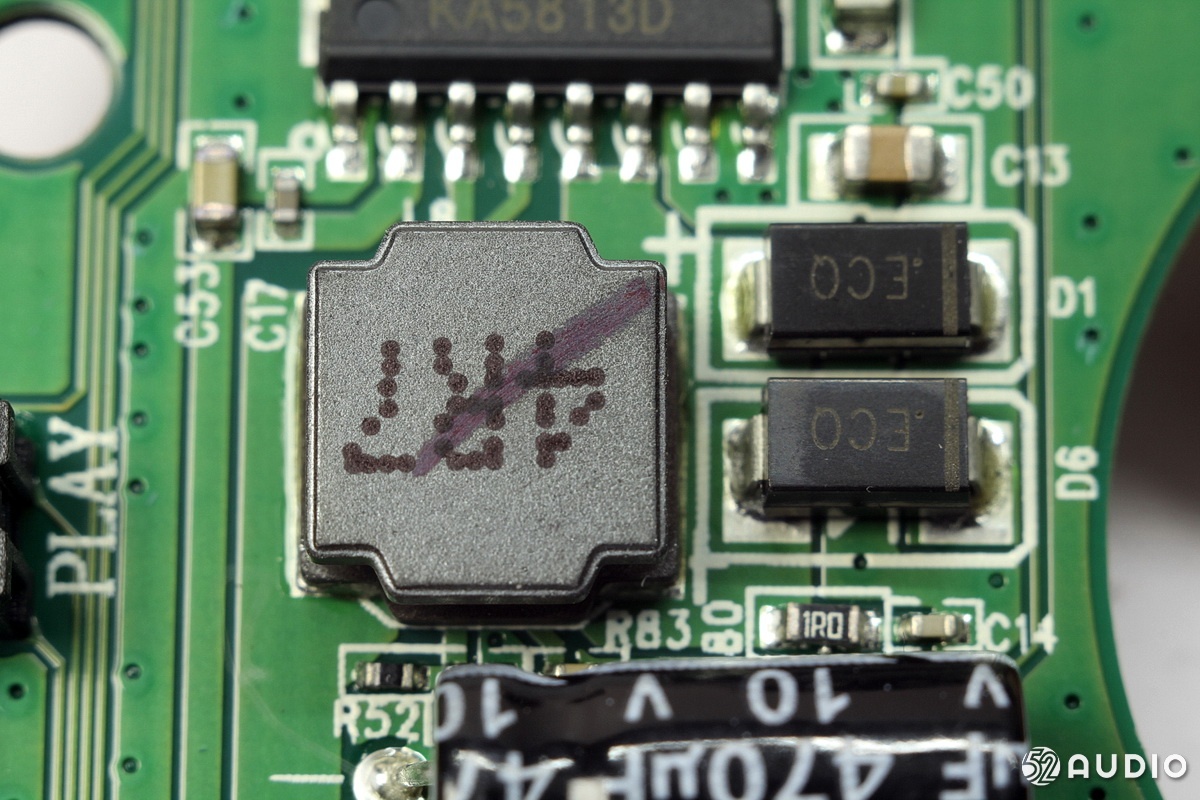

“4R7密封扁平电感,用于电压变换”

4R7电感

印在部分产品表面上的”4R7″及”100″等文字代表什么? | 常见问题 | TDK Product Center

前两位为有效数字,第三位代表乘数。有“R”时则“R”代表小数点,均为有效数字。

  • 4R7 = 4.7 (uH)

    • uH=微享

  • 100 = 10 × 10^0 = 10 (uH)

  • 101 = 10 × 10^1 = 100 (uH)

电容 电感

电容 电感 电路板中作用

电阻、电容、电感元件及其特性-电工基础入门-电子发烧友网站

电路中电容和电感的作用 – Cheatscat的博客 – CSDN博客

  • 电容:

  • 电感:

  • -》

交流干扰信号将被电感变成热能消耗掉

简单了解:电感器 – 哔哩哔哩

https://www.bilibili.com/read/cv250596/

电感的结构、分类及特性

http://www.sohu.com/a/131435617_468626

三极管,电感,电容,电阻,电路四剑客的作用是什么

http://www.dali-china.com/m/view.php?aid=325

【总结】

在我们研究的电路中一般含有:

  • 二端元件:有两个端钮与其它元件相连接

    • 包括

      • 电阻元件

      • 电容元件

      • 电感元件

      • 电源元件

    • 分类

      • 无源元件:不产生能量

        • 电阻元件

        • 电容元件

          • 电容器是一种能够储藏电荷。

        • 电感元件

          • 主要起到滤波、振荡、延迟、陷波等作用,还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。

          • 对交流信号进行隔离、滤波

            • 与电容器、电阻器等组成谐振电路

      • 有源元件:提供能量的元件

        • 电源元件

    • 总结

      • 电容+电感=LC滤波电路

        • 用法:电感在电路最常见的作用就是与电容一起,组成LC滤波电路

        • 特性:

          • 电容:阻直流,通交流

          • 电感:通直流,阻交流 = 阻止交流电通过而让直流电顺利通过

            • 频率越高,线圈阻抗越大

        • 举例:

          • 如果把伴有许多干扰信号的直流电通过LC滤波电路,那么交流干扰信号将被电感变成热能消耗掉,变得比较纯净的直流电

          • 直流电流通过电感时,其中的交流干扰信号也被变成磁感和热能,频率较高的最容易被电感阻抗,这就可以抑制较高频率的干扰信号
