【已解决】VSCode中用Markdown画iOS自动化测试总体流程图

iOS crifan 497浏览 0评论
之前已有:
【基本解决】VSCode中用Markdown画iOS返回前一页的流程图graph和flowchart
现在继续用VSCode去用Markdown去画个流程图,关于iOS自动化测试的总体流程的
目前用:
```mermaid
graph TB


    subgraph 准备工作
        Start((开始)) --> CheckInstalled{已安装app ?}
        CheckInstalled --已安装--> LaunchApp(启动App)
        CheckInstalled --未安装--> AutoInstallApp(自动安装app)
    end


    subgraph 从AppStore自动安装iOS的app
        AutoInstallApp --> OpenAppStore(启动AppStore)
        OpenAppStore --> SwitchToSearchTab(切换到搜索Tab页)
        SwitchToSearchTab --> InputAppName(输入app名称)
        InputAppName --> ClickSearch(点击搜索)
        ClickSearch --> IntoAppDetailPage(进入app详情页)
        IntoAppDetailPage --> ClickDownloadApp(点击下载app)
        ClickDownloadApp --> DownloadingApp(正在下载app)
        DownloadingApp --下载完成--> AppInstallCompleted(app安装完毕)
        AppInstallCompleted --> LaunchApp


    end

    subgraph 自动化测试
        LaunchApp --> ProcessAllPage(处理所有页面)
        ProcessAllPage --> FinishAllPage{已处理完毕所有页面 ?}
        FinishAllPage --否--> ProcessSinglePage(处理单个页面)
        FinishAllPage --是--> End((结束))


        subgraph 处理单个页面
            ProcessSinglePage --> DetectSubMenu{有可点击菜单元素 ?}
            DetectSubMenu --是--> ProcessSingleMenu


            DetectSubMenu --否--> FinishCurretPage(当前页面处理完毕)
            FinishCurretPage --> ReturnToPreviousPage(返回前一页)
            ReturnToPreviousPage --> ProcessSinglePage


            subgraph 处理单个按钮元素
                ProcessSingleMenu(处理单个按钮元素) --> ClickSingleMenu(点击单个按钮元素)
                ClickSingleMenu --> DetectIntoNewPage{是否进入新页面 ?}
                DetectIntoNewPage --是--> ProcessSinglePage
                DetectIntoNewPage --否--> FinishCurrentMenu(当前按钮元素处理完毕)
            end


        end


    end


    style Start fill:#f66,stroke-width:2px
    style End fill:#f66,stroke-width:2px


    style LaunchApp fill:#97B2E1,stroke-width:2px


```

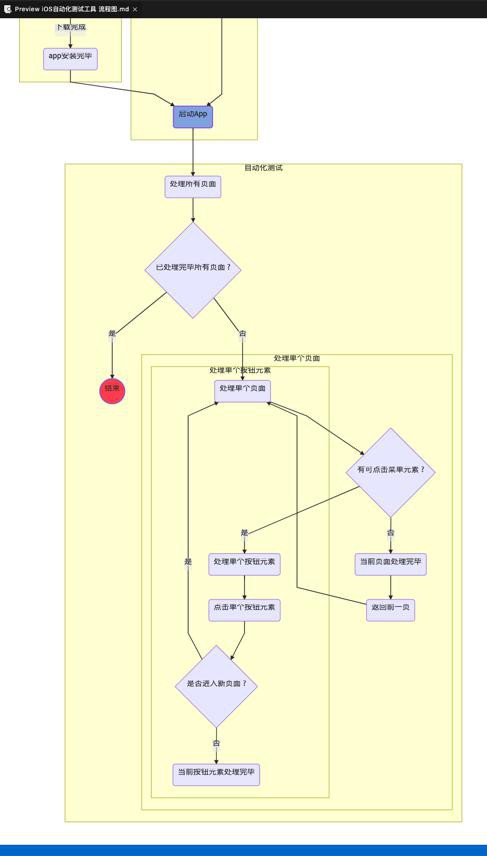

效果:

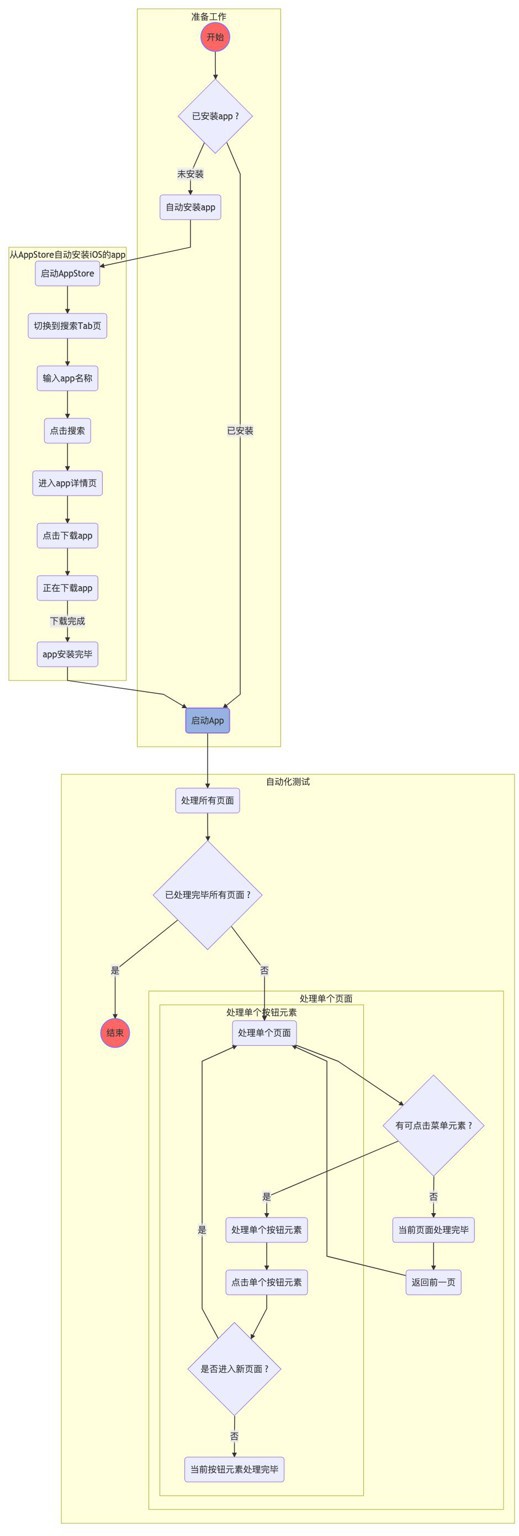

最终导出的图片:
效果还行,凑合用。
