折腾:
【未解决】Mac中找个合适工具去画项目架构图和流程图
期间,发现draw.io是免费的。所以去试试效果。
是免费的。
所以去试试

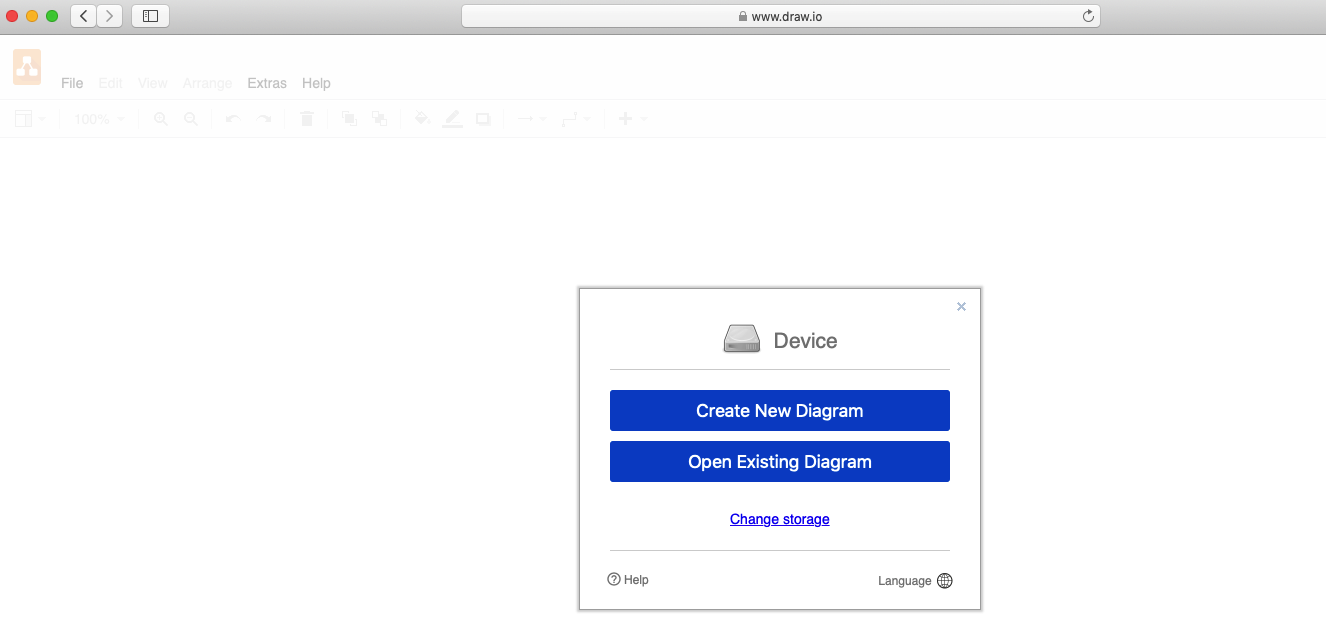

首次登录,问你要保存到哪里
我选了本机
所以弹框问你
![](https://www.crifan.org/files/pic/uploads/2021/09/7f5909048129477c8d7fd1c1dad7d821.png)

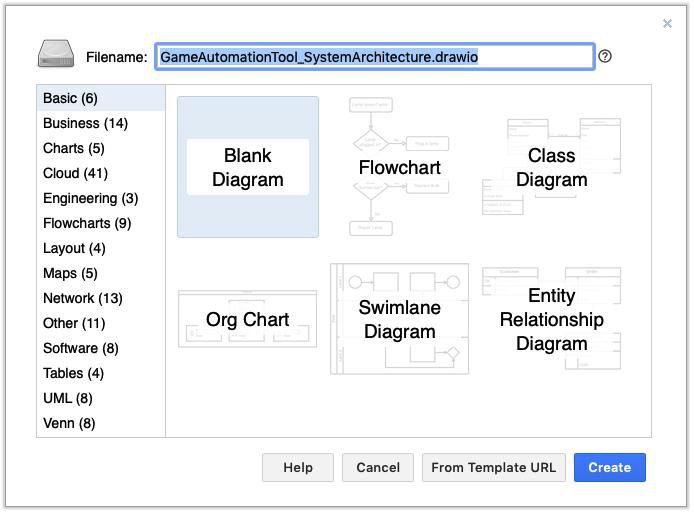

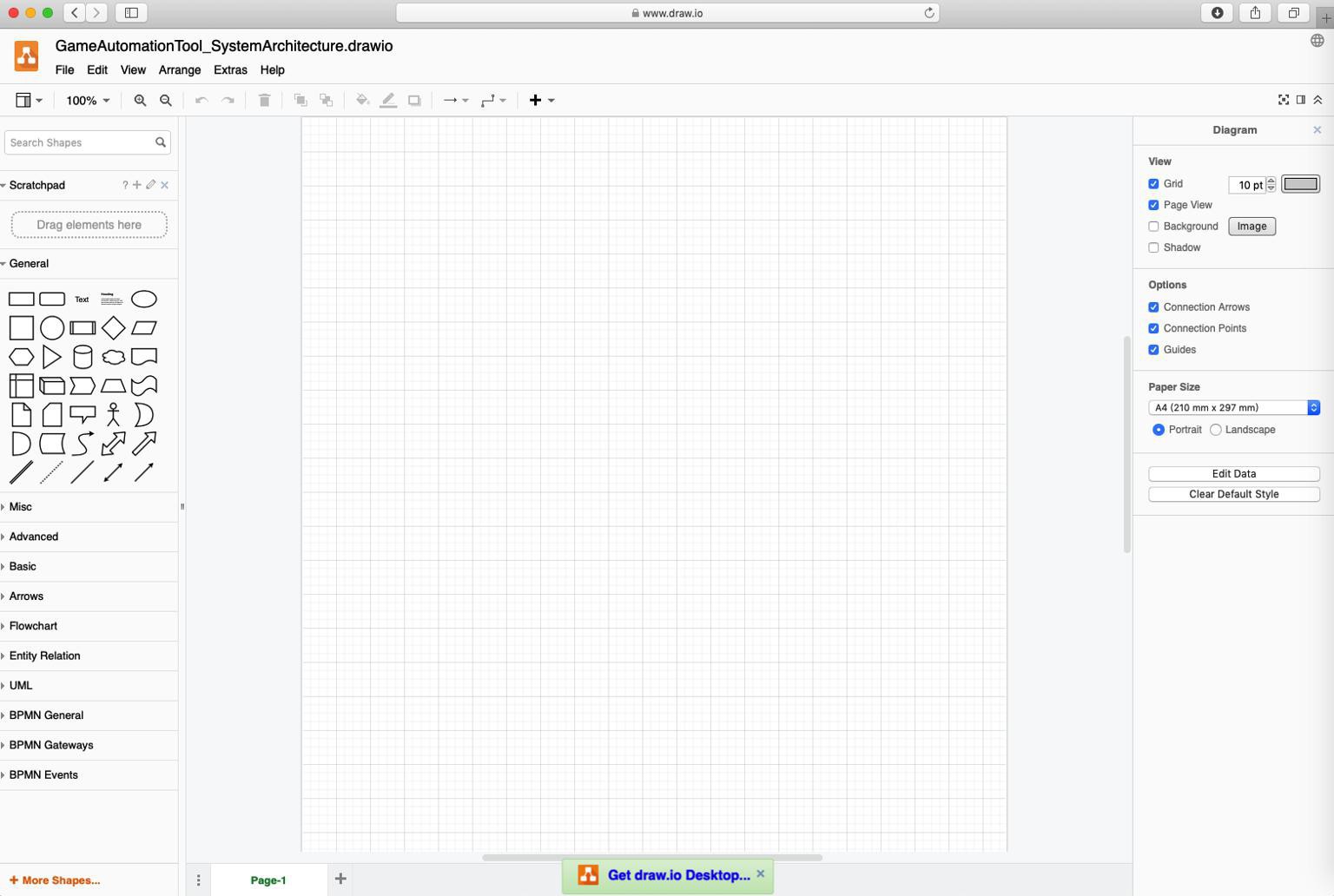

GameAutomationTool_SystemArchitecture.drawio
![](https://www.crifan.org/files/pic/uploads/2021/09/abd8101fd53b4c36b76487e8fa7c8cc0.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/45c0e5c8c0b043979ccc3d811178ac3c.jpg)
然后去画系统结构图

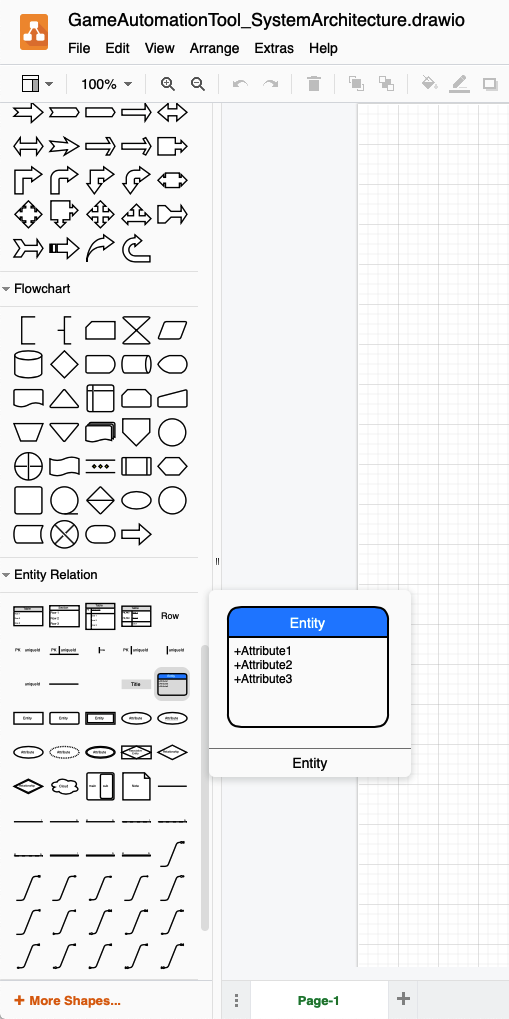

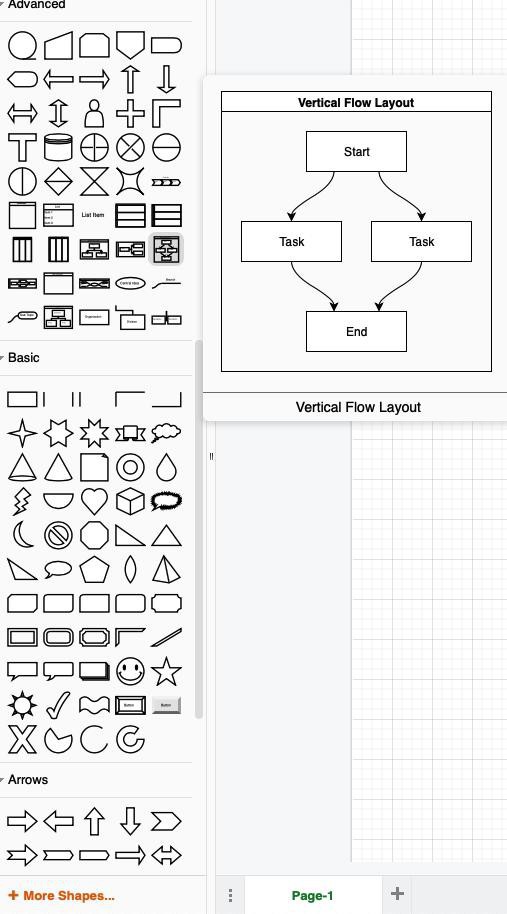

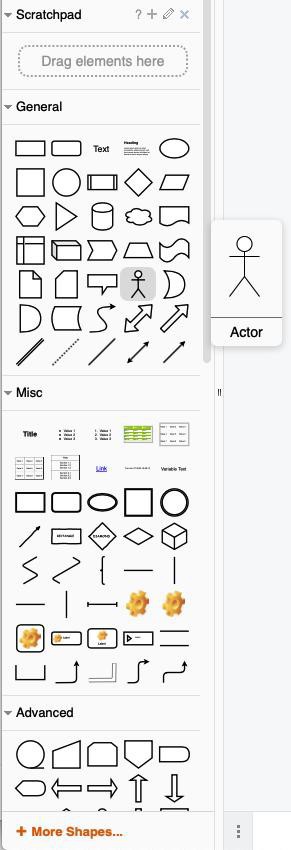

去看看有哪些元素可用
![](https://www.crifan.org/files/pic/uploads/2021/09/4193b41028154dbc9b55822f44926e8a.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/92121bd5b29c4a44891539eed09eeff2.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/4af3abff200c4fb1810954b131b93605.png)
好的,去画内容吧。

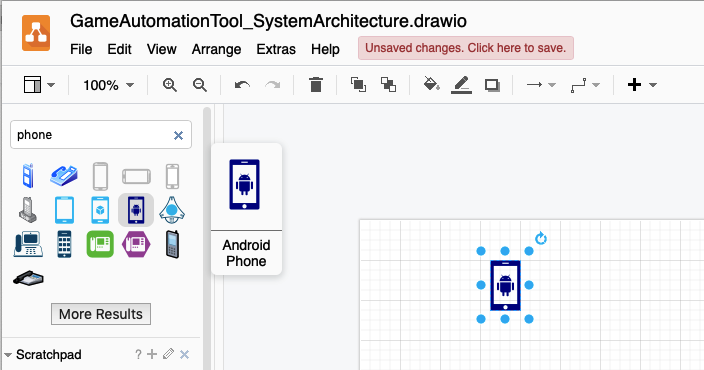

先找了个Android的phone
![](https://www.crifan.org/files/pic/uploads/2021/09/1bde9119b3c148daa7761dcd9687f108.png)
![](https://www.crifan.org/files/pic/uploads/2021/09/cd844c905d7b4120b5c5531f5d350330.png)

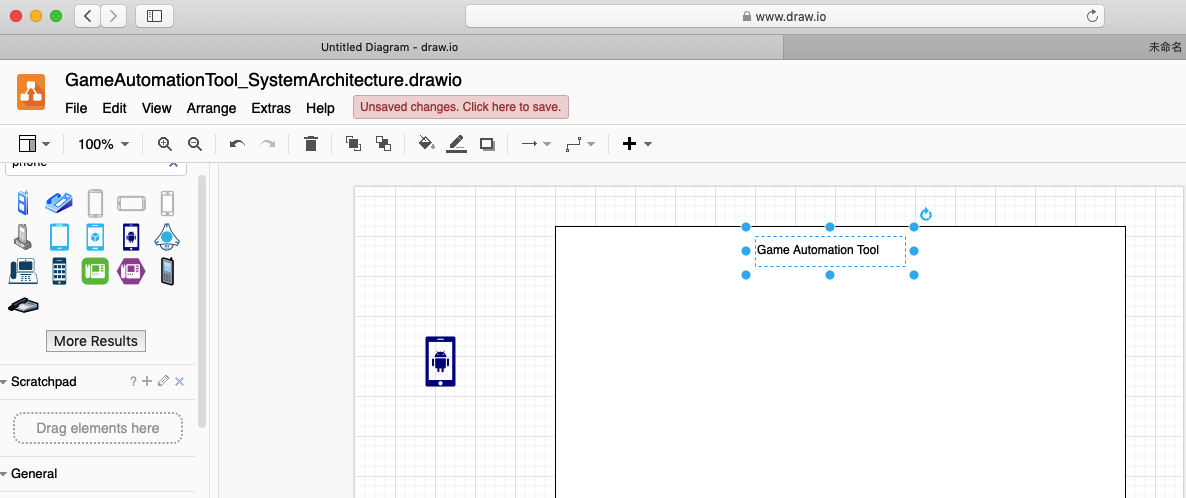

点击 Unsaved changes. Click here to save

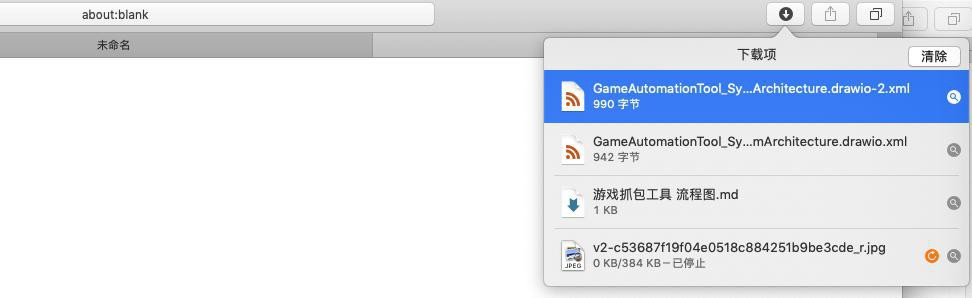

会下载xml文件
![](https://www.crifan.org/files/pic/uploads/2021/09/d7f736e1d46c42c08137e888892f3817.jpg)

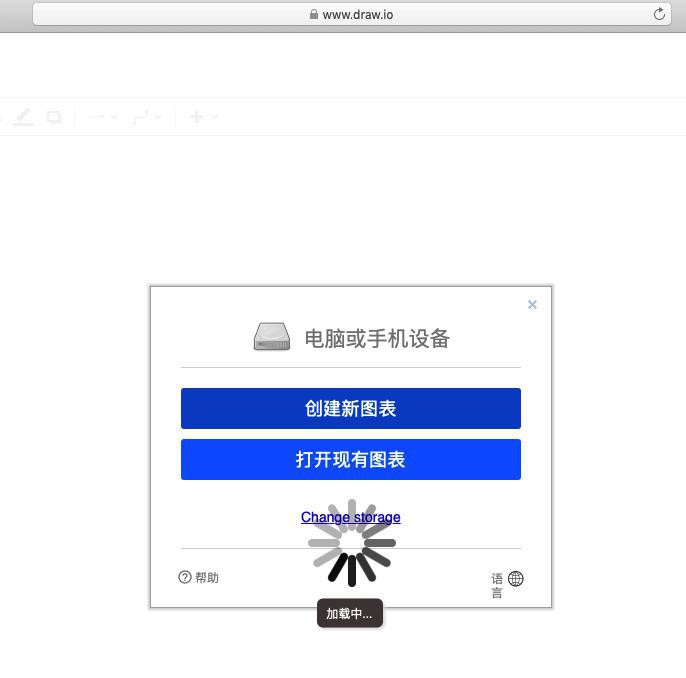

改变了语言为 简体中文 后 刷新页面,重新加载
![](https://www.crifan.org/files/pic/uploads/2021/09/4cd6b113b56a4d7787cc0acdc8312387.jpg)

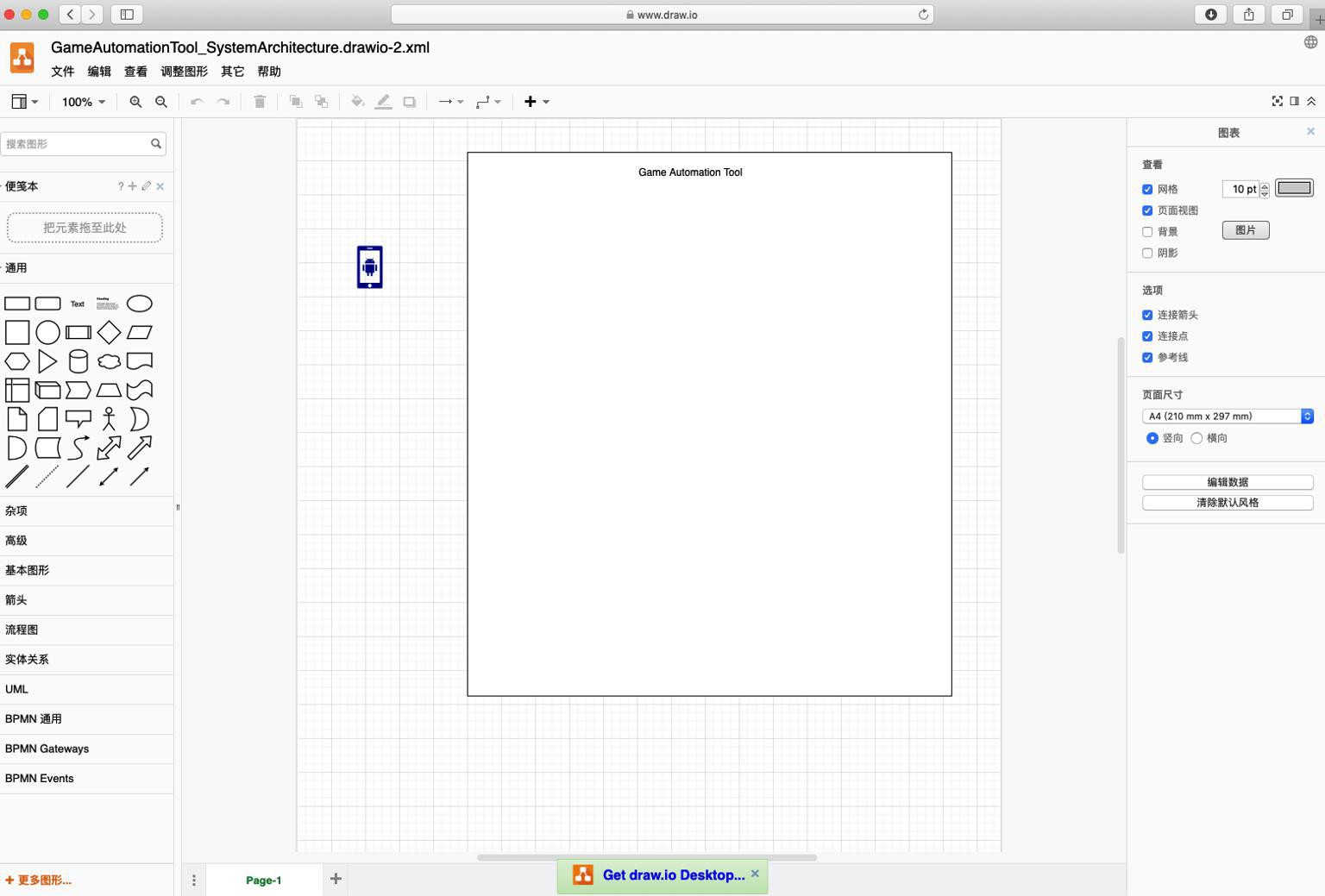

后效果:都是中文了
![](https://www.crifan.org/files/pic/uploads/2021/09/68191f52b44c4bcaaee43a15df30c96f.jpg)

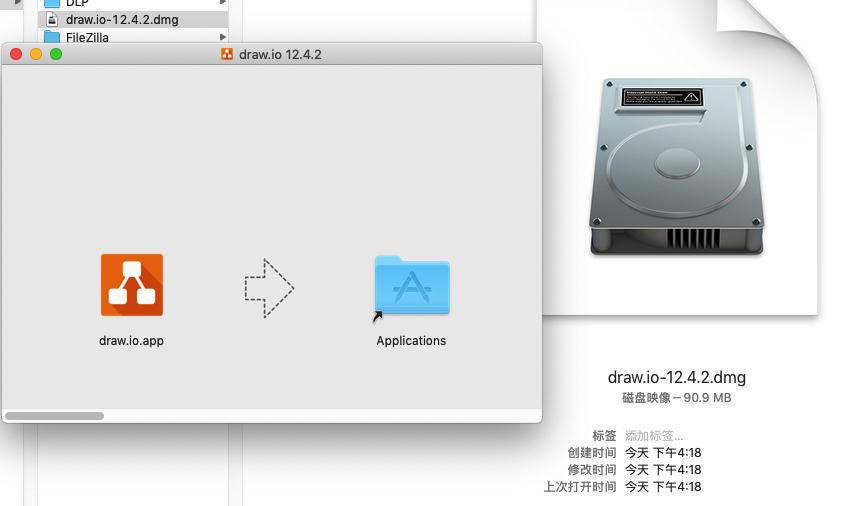

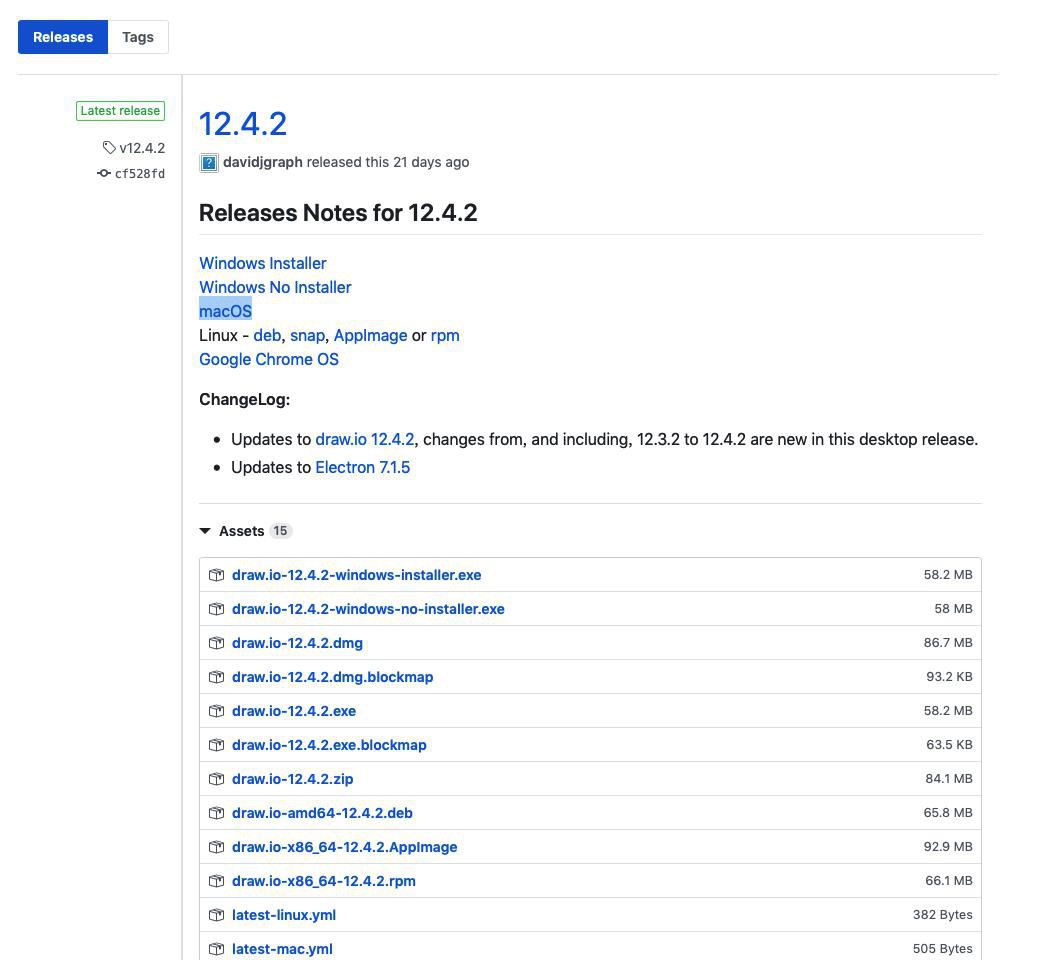

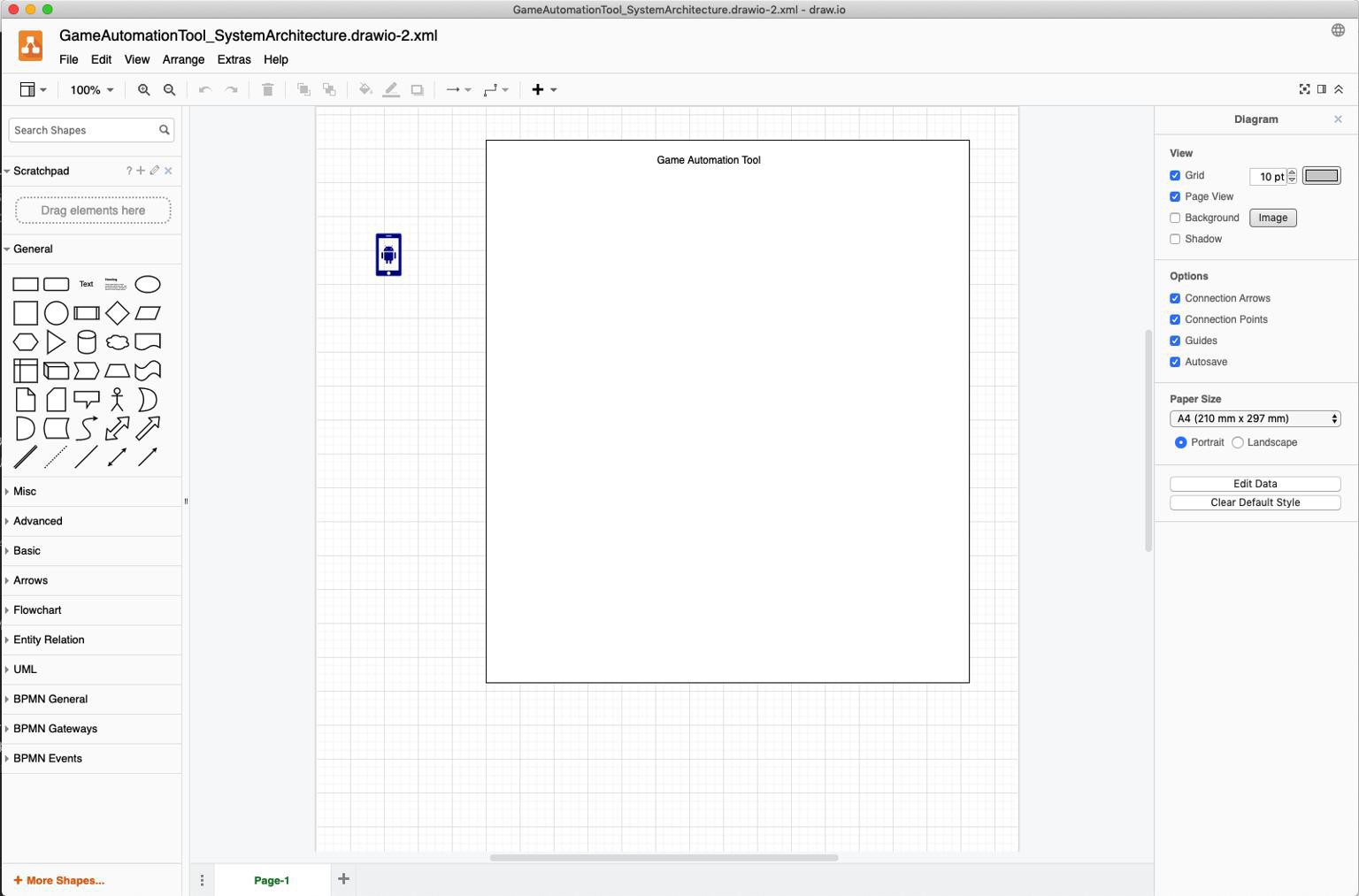

点击 get draw.io Desktop去下载客户端
![](https://www.crifan.org/files/pic/uploads/2021/09/bbb16b85cc1343999f7a1165158e8fba.jpg)
-》
![](https://www.crifan.org/files/pic/uploads/2021/09/ac218b9d635b41fe8f7d841fe0a91f20.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/41b4bfa1600e4bc3a67a639dec116316.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/25b678f44ffd4b649b8da9f91567bd80.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/85179544fc674bb59d6964e05e75b4e0.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/be36d0ea37cf4683941ecf4c8c489bdc.jpg)
继续折腾。

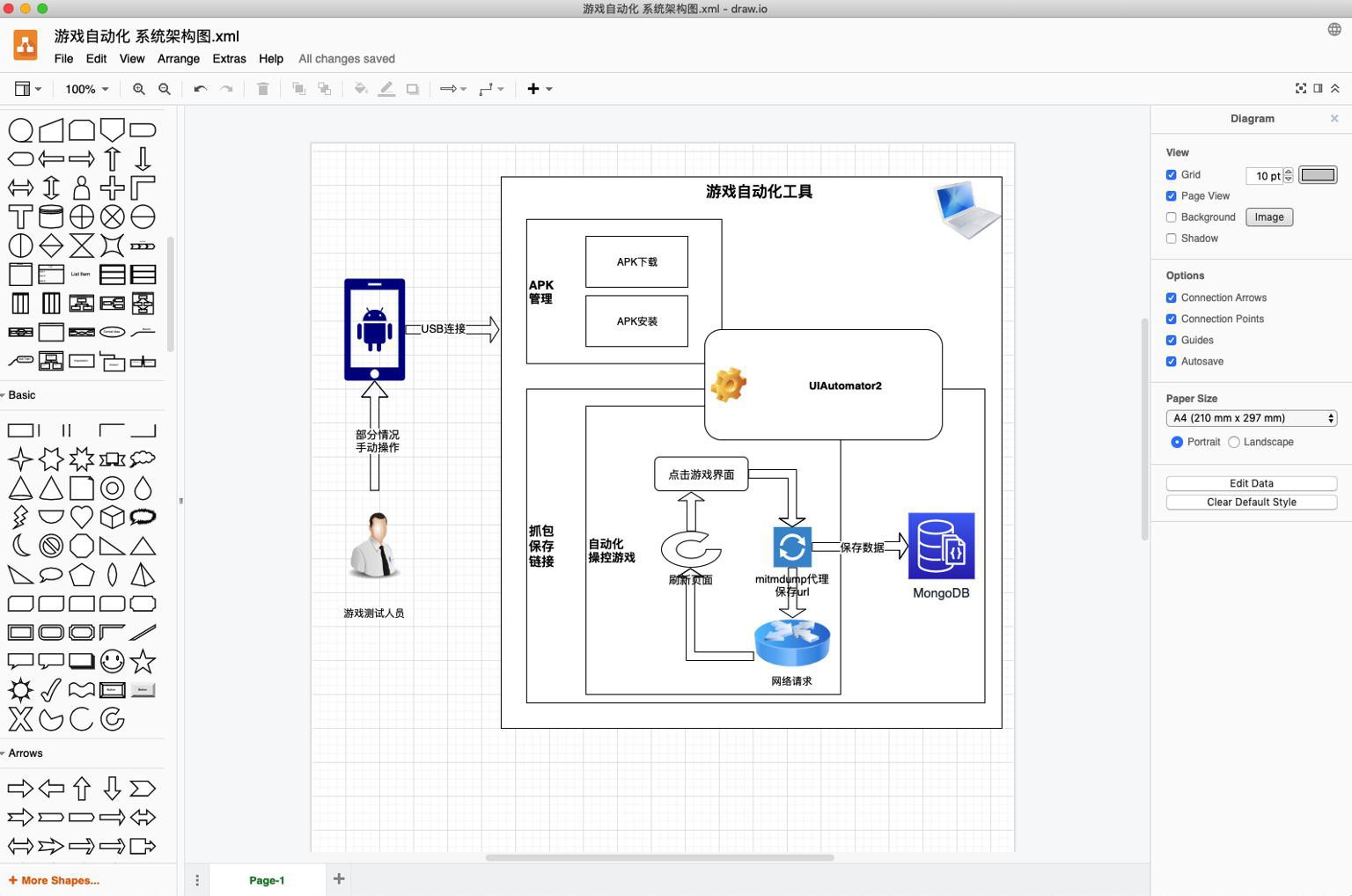

此处大概画出了一个,不是很完美,但凑合用的架构图:
![](https://www.crifan.org/files/pic/uploads/2021/09/fef77b8469d148db8921d712315a755e.jpg)
去保存:

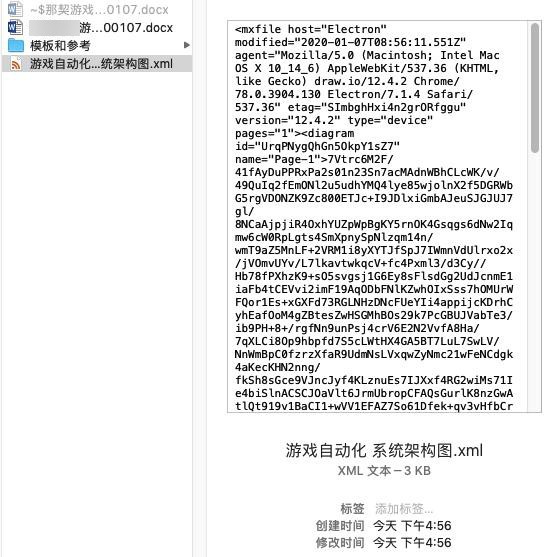

发现保存出的xml文件,只有3KB:
![](https://www.crifan.org/files/pic/uploads/2021/09/a79a596c7ff64997932bd12ffde28323.jpg)
都怀疑是否真的有效。
然后重新加载,发现真的是正常的。

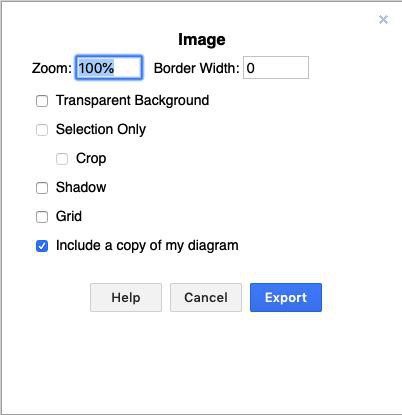

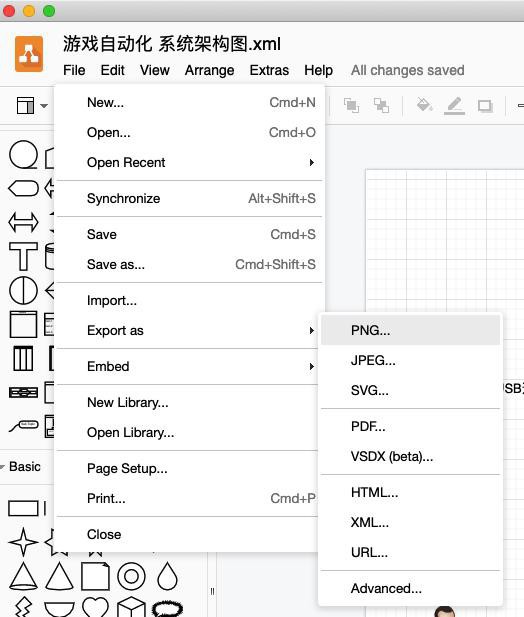

然后再去导出图片:
![](https://www.crifan.org/files/pic/uploads/2021/09/d54e2e3719024fa38bcee1df1c9ab0f8.jpg)
![](https://www.crifan.org/files/pic/uploads/2021/09/ccf1f2b1917b41c3b4c7fdde6598cf17.jpg)

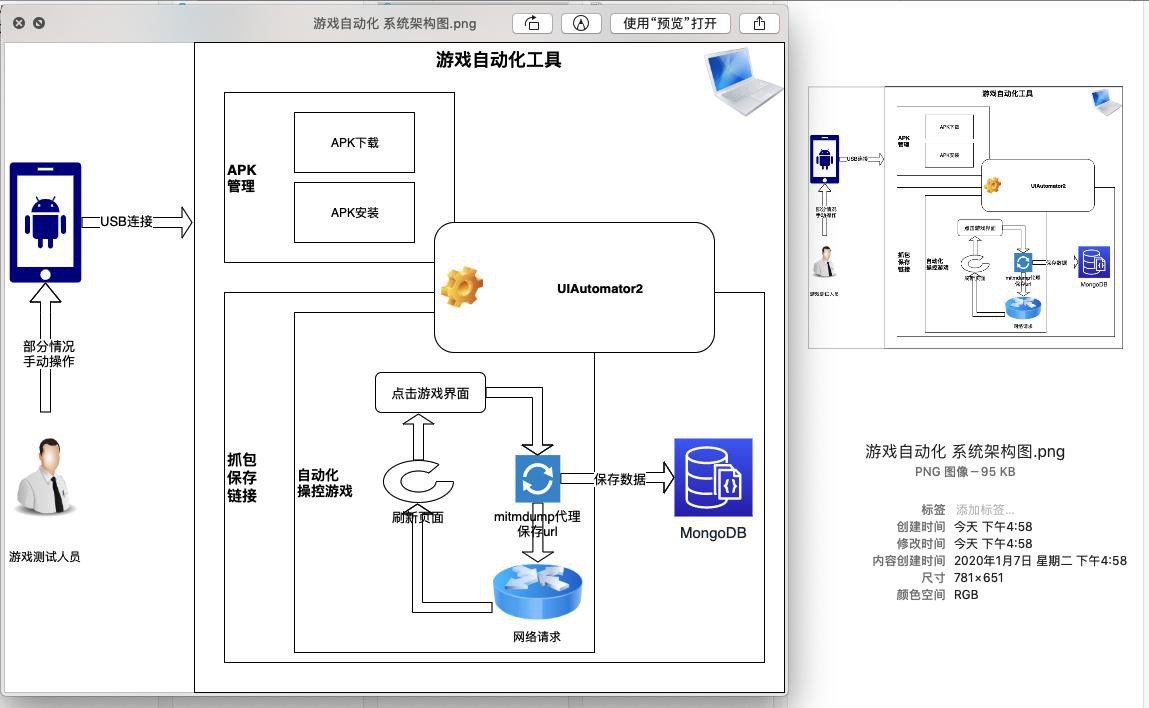

效果不错:
![](https://www.crifan.org/files/pic/uploads/2021/09/49332d63836f44e5a768fad9c3550d9b.jpg)
【总结】
draw.io的总体评价:
- 效果还行
- 只是细节操作,有待改善
- 最大好处是:免费,够用
除了在线使用:
还可以下载桌面端程序:
本地使用。
