【已解决】Mac中用印象笔记Markdown画项目流程图

markdown crifan 528浏览 0评论
折腾:
【未解决】Mac中找个合适工具去画项目架构图和流程图
期间,在mac中,先去试试印象笔记中Markdown画流程图的效果。
其中Markdown的话,之前简单试过:
【记录】用Markdown画流程图 – 在路上
先用之前代码:
```mermaid
graph TB
    subgraph 线索
    Clue(线索) --建卡/建档--> ProspectCustomer(有望客户)
    end

    subgraph 潜客
    ProspectCustomer(有望客户) --下单 订单--> OrderCustomer(订单客户)
    OrderCustomer(订单客户) --交车 交车单--> DeliveryCustomer(交车客户)
    ProspectCustomer(有望客户) --> FailedCustomer(战败客户)
    FailedCustomer(战败客户) --顾问上报 经理审批--> ProspectCustomer(有望客户)
    OrderCustomer(订单客户) -- 退订 退订单--> ProspectCustomer(有望客户)
    end
```
效果是:
然后可以继续去改为自己的代码
和参考资料
印象笔记 markdown 流程图
印象笔记 Markdown 入门指南
印象笔记新功能:Markdown 详细讲解 – 聪聪 Blog
Markdown笔记:如何画流程图_MR CUI的专栏-CSDN博客
试了试:
```mermaid
graph TB
    subgraph 准备工作
    DownloadApk(下载apk) --> InstallApk(安装Apk)
    end
    subgraph 自动抓包
    InstallApk(安装Apk) --> LaunchApk(启动apk)
    LaunchApk(启动apk) --> GameHome(游戏主页面)
    GameHome(游戏主页面) --> GamePay(游戏支付页面)
    end
```

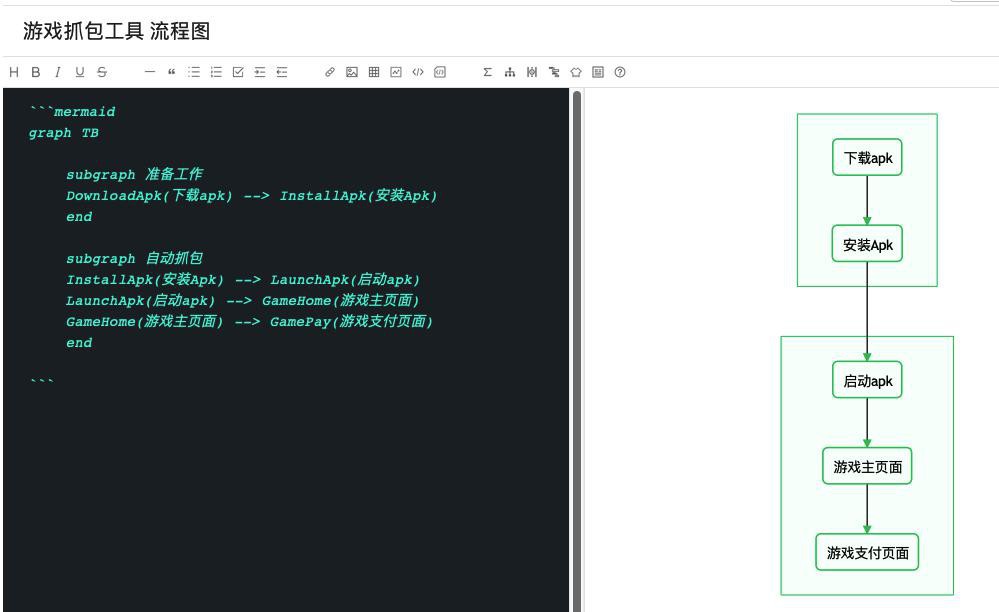

效果:
继续写流程的逻辑代码

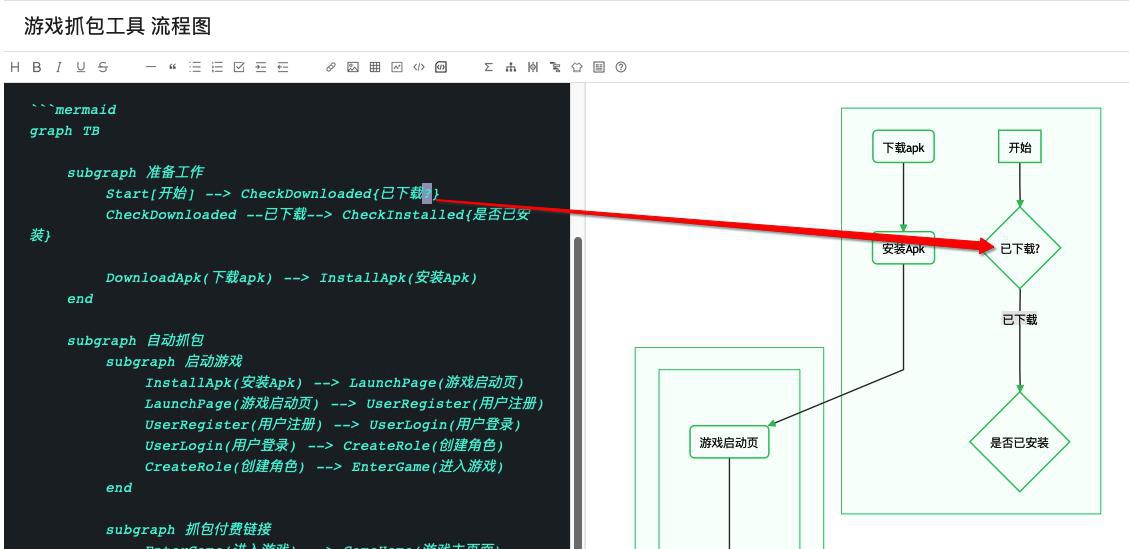

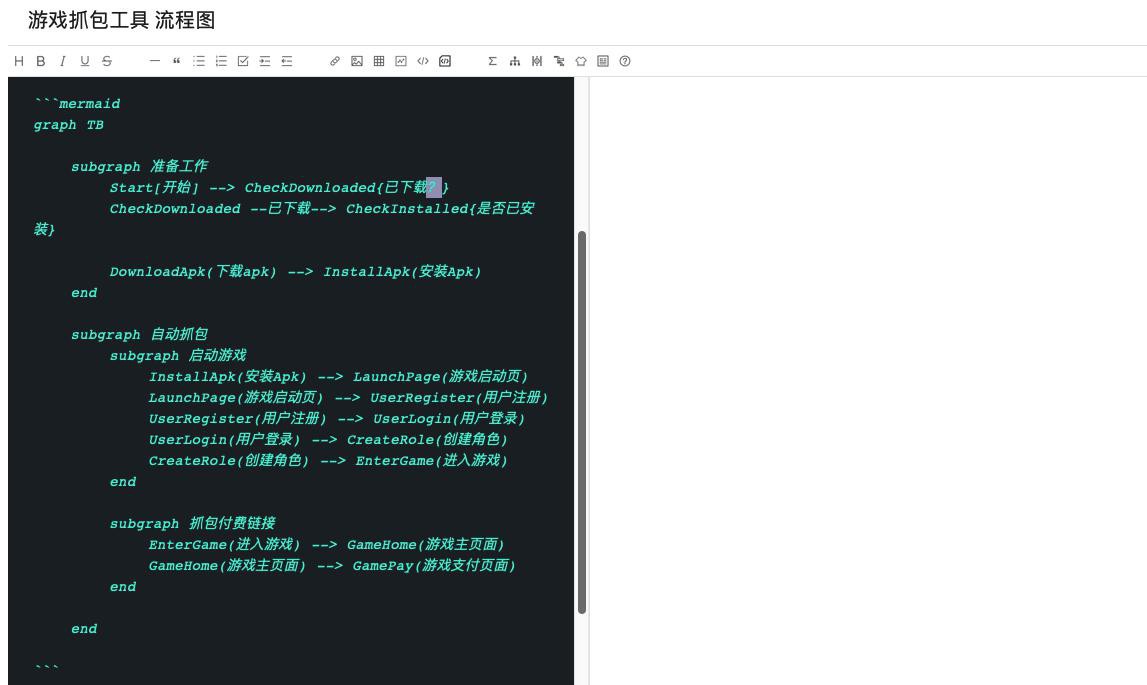

期间遇到一个,算是bug吧:
中文的问号:?
比如:
CheckDownloaded{已下载?}
如果被放到 文字中 结果会导致:整个图无法解析和显示
把中文的问号? 换成英文的? 就可以显示:
还以为是subgraph特殊,所以去研究subgraph呢:
Markdown subgraph
Mermaid – How to connect subgraphs in markdown? – Stack Overflow
如何在Markdown中画流程图 – 简书
用代码:
```mermaid
graph TB
    subgraph 准备工作
        Start[开始] --> CheckDownloaded{已下载apk ?}
        CheckDownloaded --已下载--> CheckInstalled(已安装Apk ?)
        CheckDownloaded --未下载--> DownloadApk(下载apk)
        DownloadApk(下载apk) --> CheckInstalled
        CheckInstalled --未安装--> InstallApk(安装Apk)
    end

    subgraph 自动抓包
        subgraph 启动游戏
            CheckInstalled --已安装--> LaunchApk(启动Apk)
            InstallApk --> LaunchApk
            LaunchApk --> LaunchPage(游戏启动页)
            LaunchPage(游戏启动页) --> UserRegister(用户注册)
            UserRegister(用户注册) --> UserLogin(用户登录)
            UserLogin(用户登录) --> CreateRole(创建角色)
            CreateRole(创建角色) --> EnterGame(进入游戏)
        end

        subgraph 抓包付费链接
            EnterGame(进入游戏) --> GameHome(游戏主页面)
            GameHome(游戏主页面) --> GamePay(游戏支付页面)
        end
    end
```

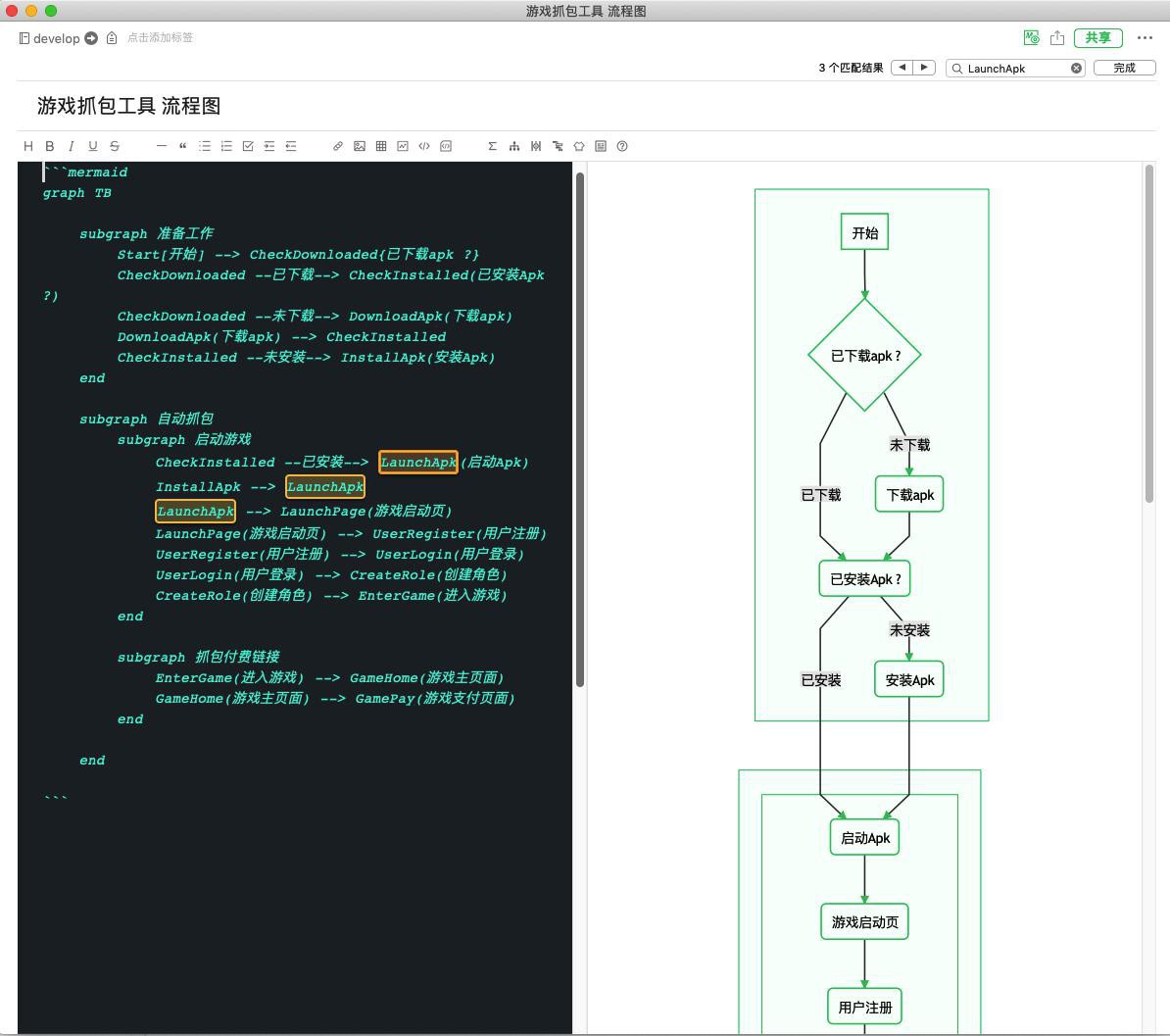

效果:
继续优化
然后:
【无法解决】印象笔记的Markdown中mermaid流程图的subgraph加上标题和设置边框属性
另外参考:
Examples – mermaid – Markdownish syntax for generating flowcharts, sequence diagrams, class diagrams, gantt charts and git graphs.
去加上其他设置,比如背景色
Flowchart – mermaid – Markdownish syntax for generating flowcharts, sequence diagrams, class diagrams, gantt charts and git graphs.
另外
【部分解决】对于Markdown的mermaid的流程图表预览显示效果比较好的工具
然后需要去:
【未解决】优化Markdown的mermaid使得能方便导出整个流程图成为单张图片
【总结】
最后代码是:
```mermaid
graph TB
    subgraph 准备工作
        Start((开始)) --> CheckDownloaded{已下载apk ?}
        CheckDownloaded --已下载--> CheckInstalled(已安装Apk ?)
        CheckDownloaded --未下载--> DownloadApk(下载apk)
        DownloadApk(下载apk) --> CheckInstalled
        CheckInstalled --未安装--> InstallApk(安装Apk)
    end

    subgraph 自动抓包
        subgraph 启动游戏
            CheckInstalled --已安装--> LaunchApk
            InstallApk --> LaunchApk
            LaunchApk(启动Apk) --游戏启动页--> HasRegistered{用户已注册 ?}
            subgraph 用户注册
                HasRegistered --已注册--> UserLogin
                HasRegistered --未注册--> AutoRegisterOk{自动注册成功 ?}

                AutoRegisterOk --成功--> UserLogin
                AutoRegisterOk --未成功--> ManualRegister>用户手动注册]
                ManualRegister --> UserLogin
            end
            UserLogin(用户登录) --> CreateRole
            CreateRole(创建角色) --> EnterGame(进入游戏)
        end

        subgraph 抓包付费链接
            EnterGame(进入游戏) --> GameHome(游戏主页面)
            GameHome --点击充值相关按钮--> GamePay(游戏支付页面)
            GamePay --> End((结束))
        end
    end
    style Start fill:#f66,stroke-width:2px
    style End fill:#f66,stroke-width:2px
    style DownloadApk fill:#ccf,stroke-width:2px
    style InstallApk fill:#ccf,stroke-width:2px
    style LaunchApk fill:#ccf,stroke-width:2px
    style UserLogin fill:#ccf,stroke-width:2px
    style CreateRole fill:#ccf,stroke-width:2px
    style EnterGame fill:#ccf,stroke-width:2px
    style GameHome fill:#ccf,stroke-width:2px
    style GamePay fill:#ccf,stroke-width:2px
```

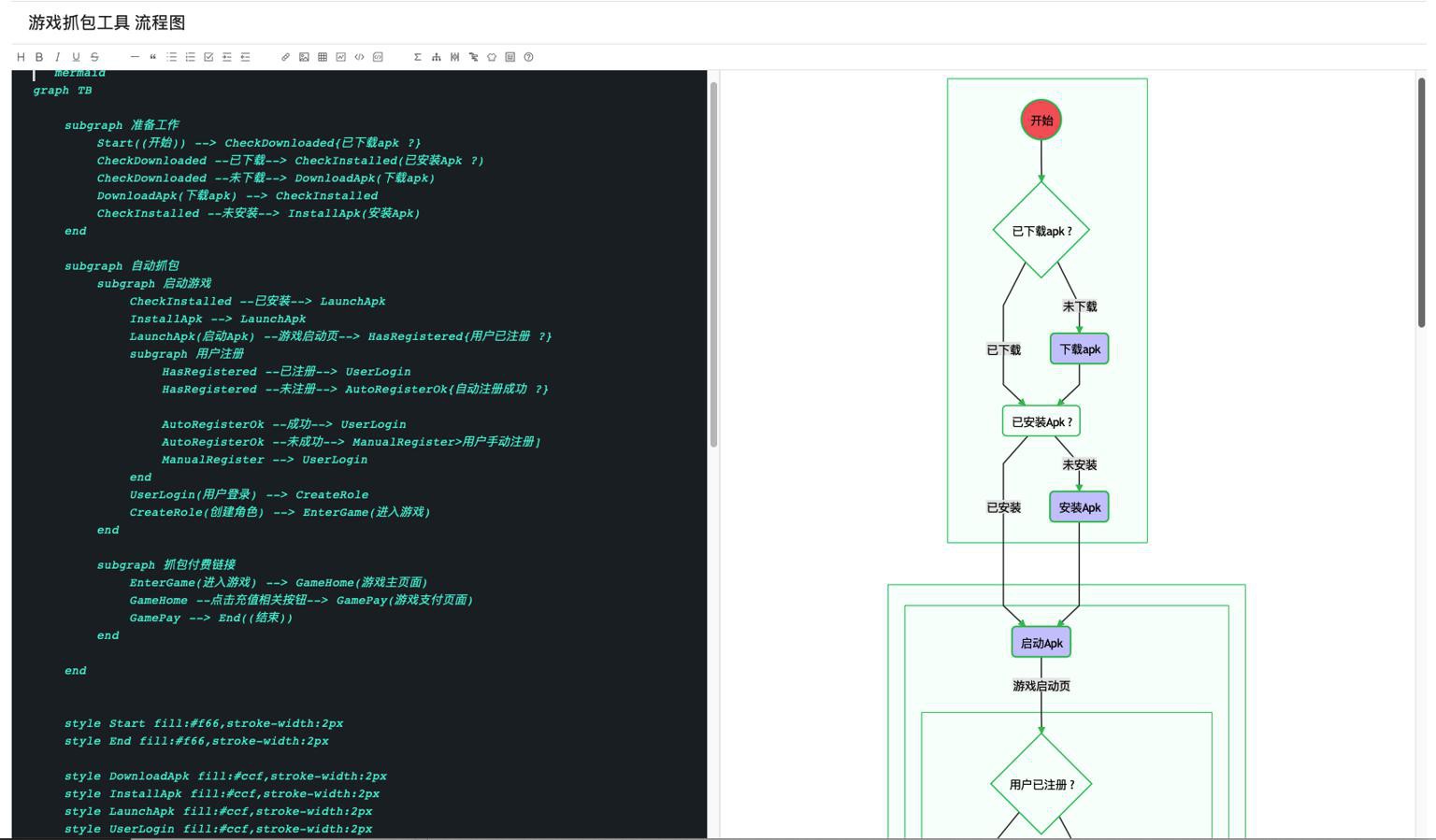

目前效果还行的预览显示效果:

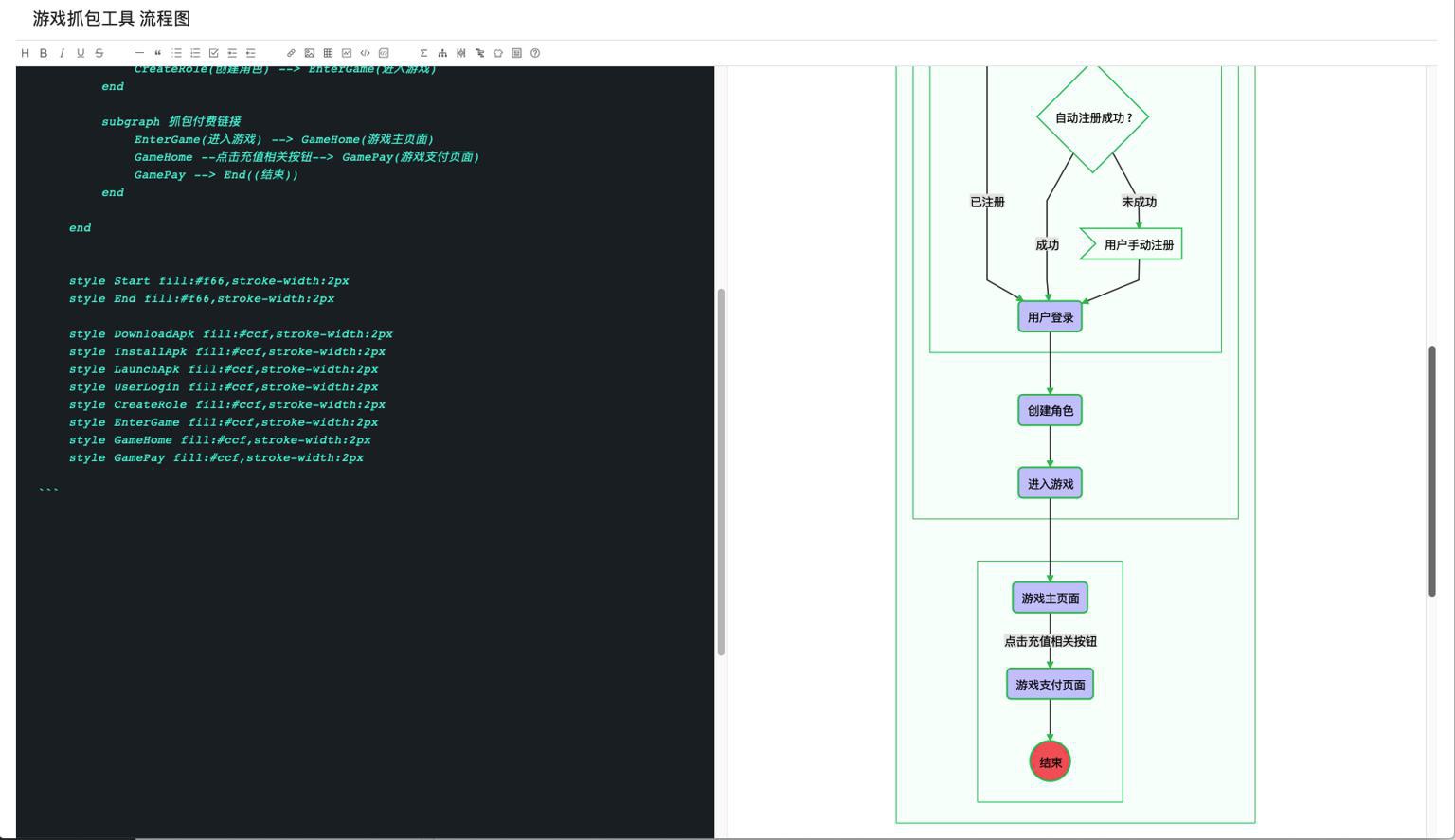

印象笔记本中:

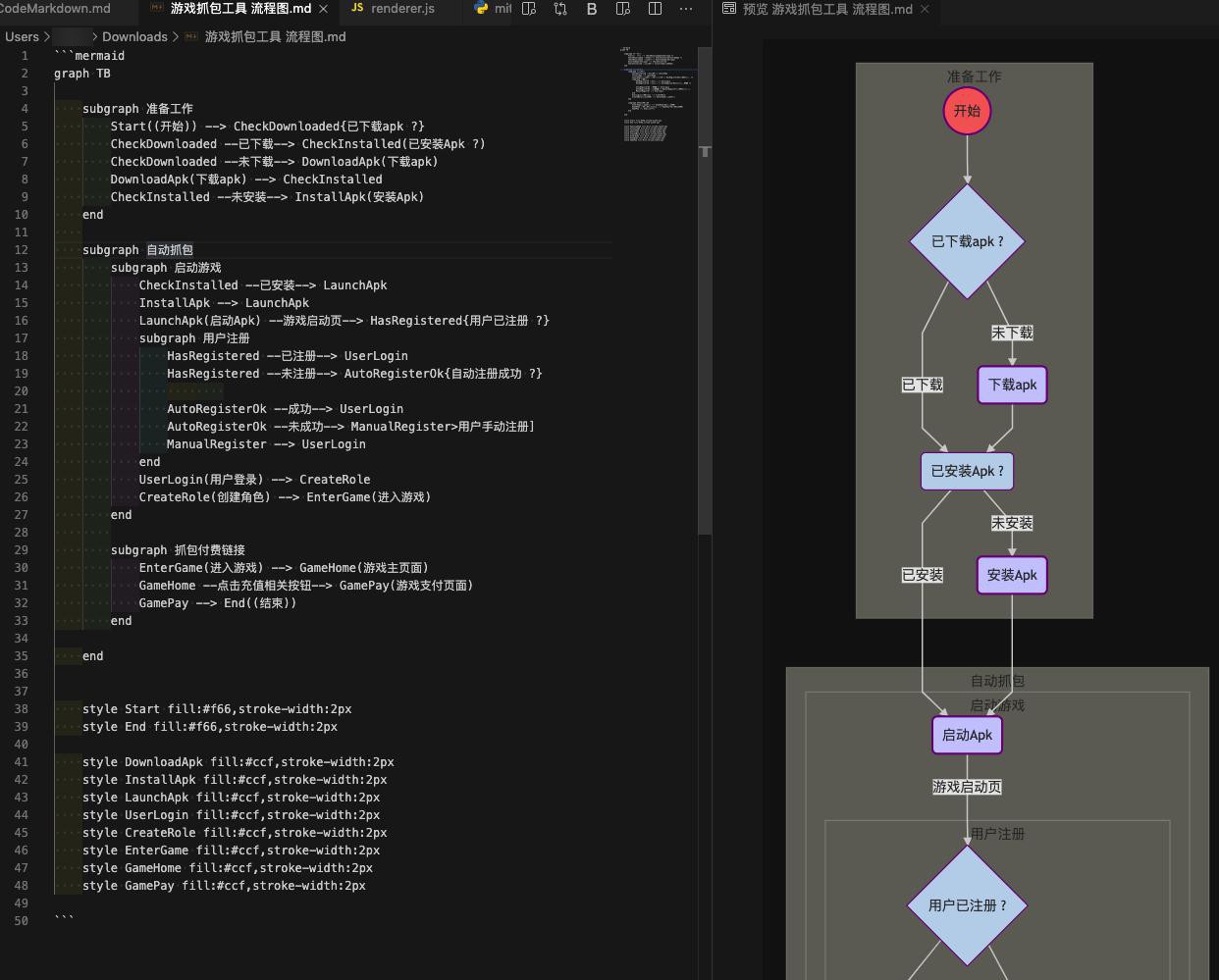

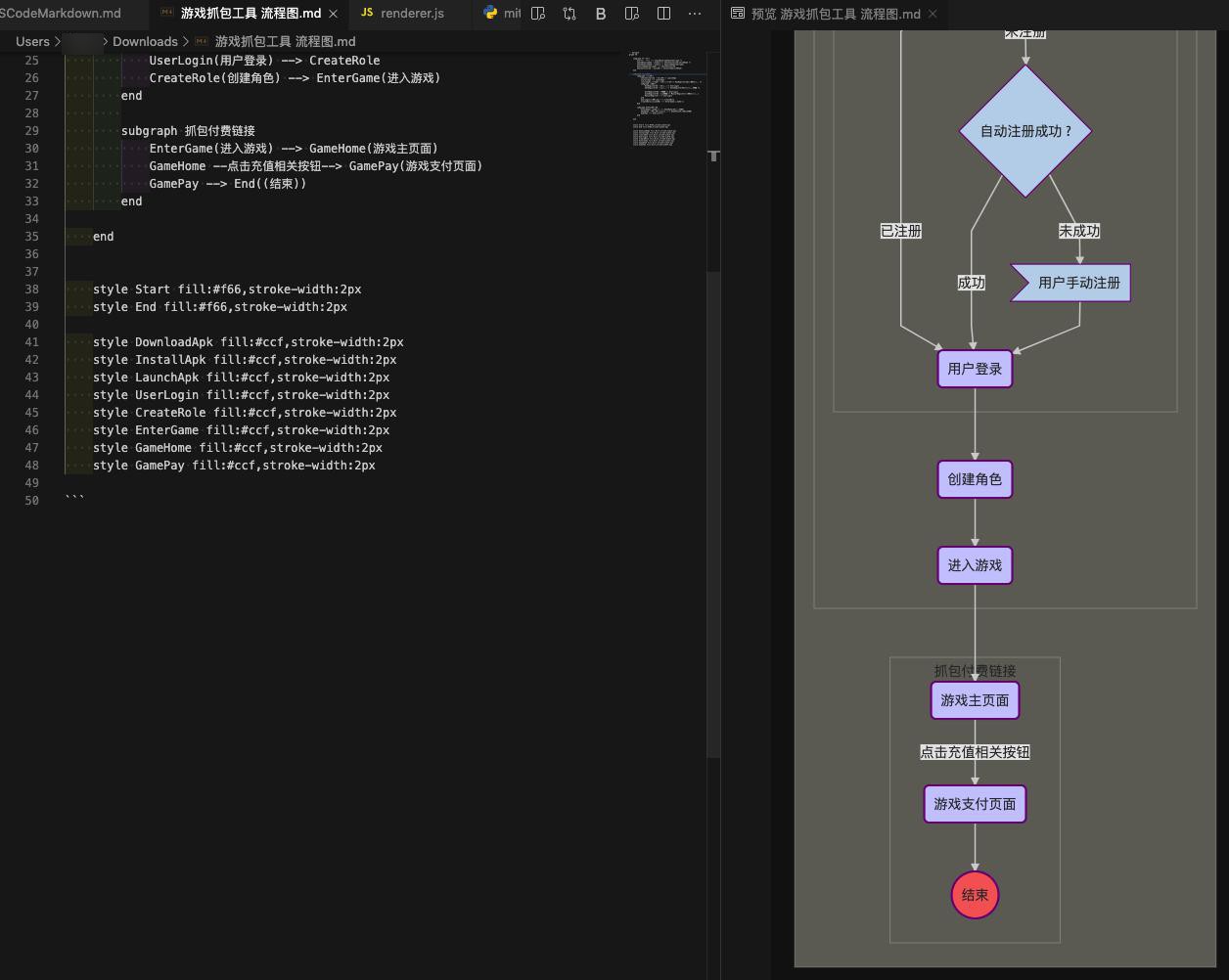

VSCode的普通预览:

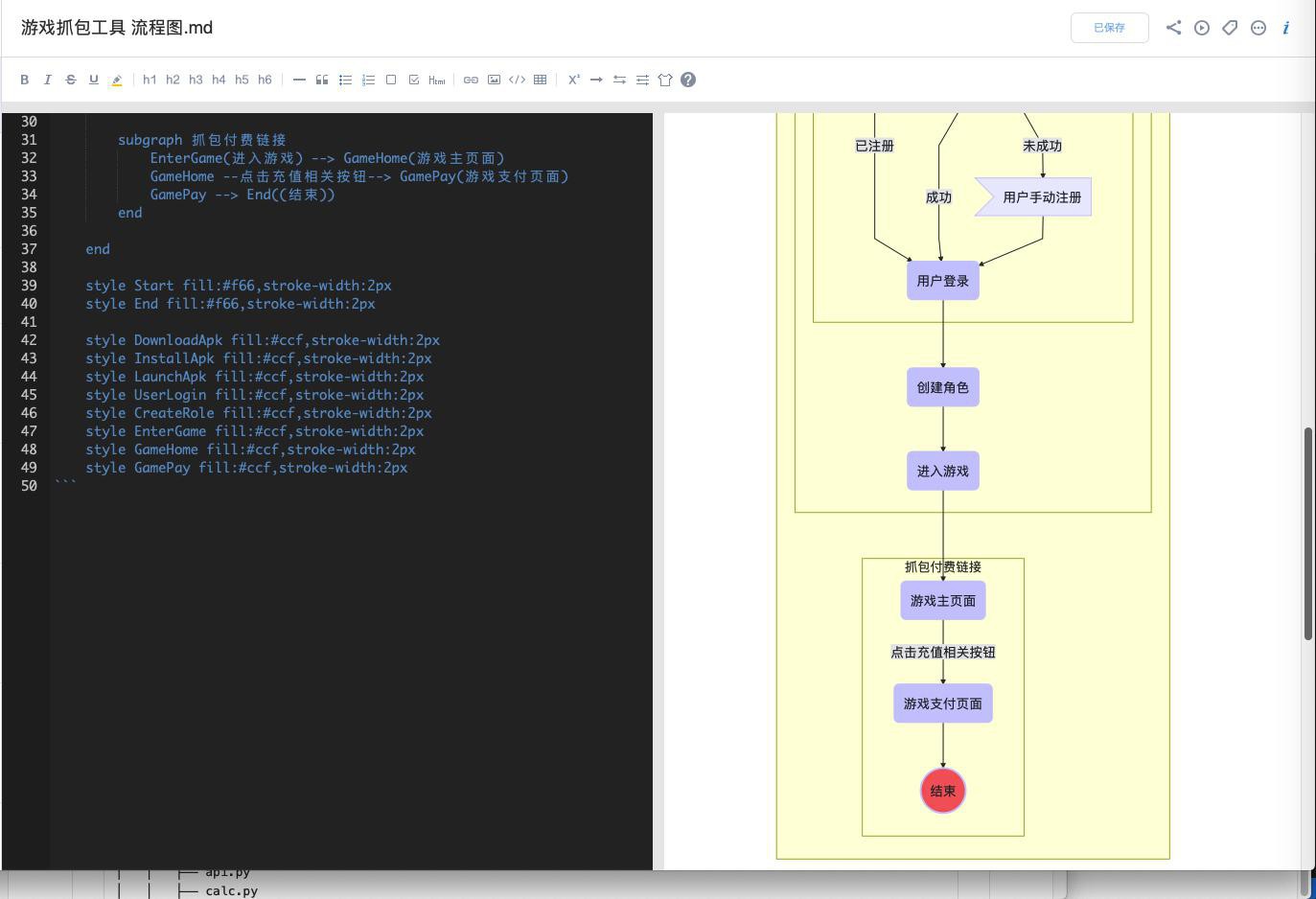

有道云笔记 web版:
期间发现一个bug:

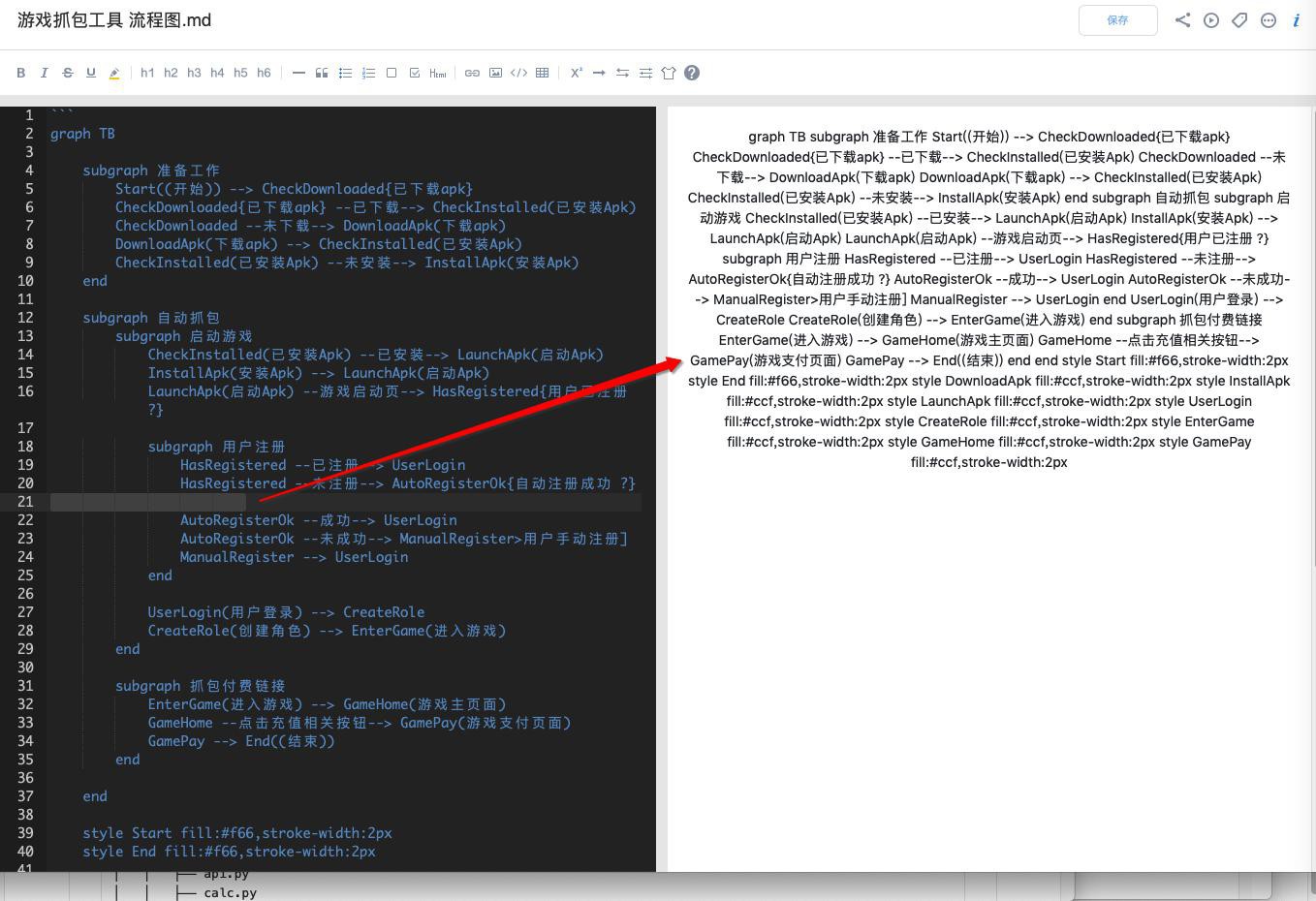

如果(subgraph的内部)有多余空行(或者多余空格),会导致无法显示预览效果:
与之对比:其他工具,比如印象笔记,VSCode,都可以正常预览Markdown。

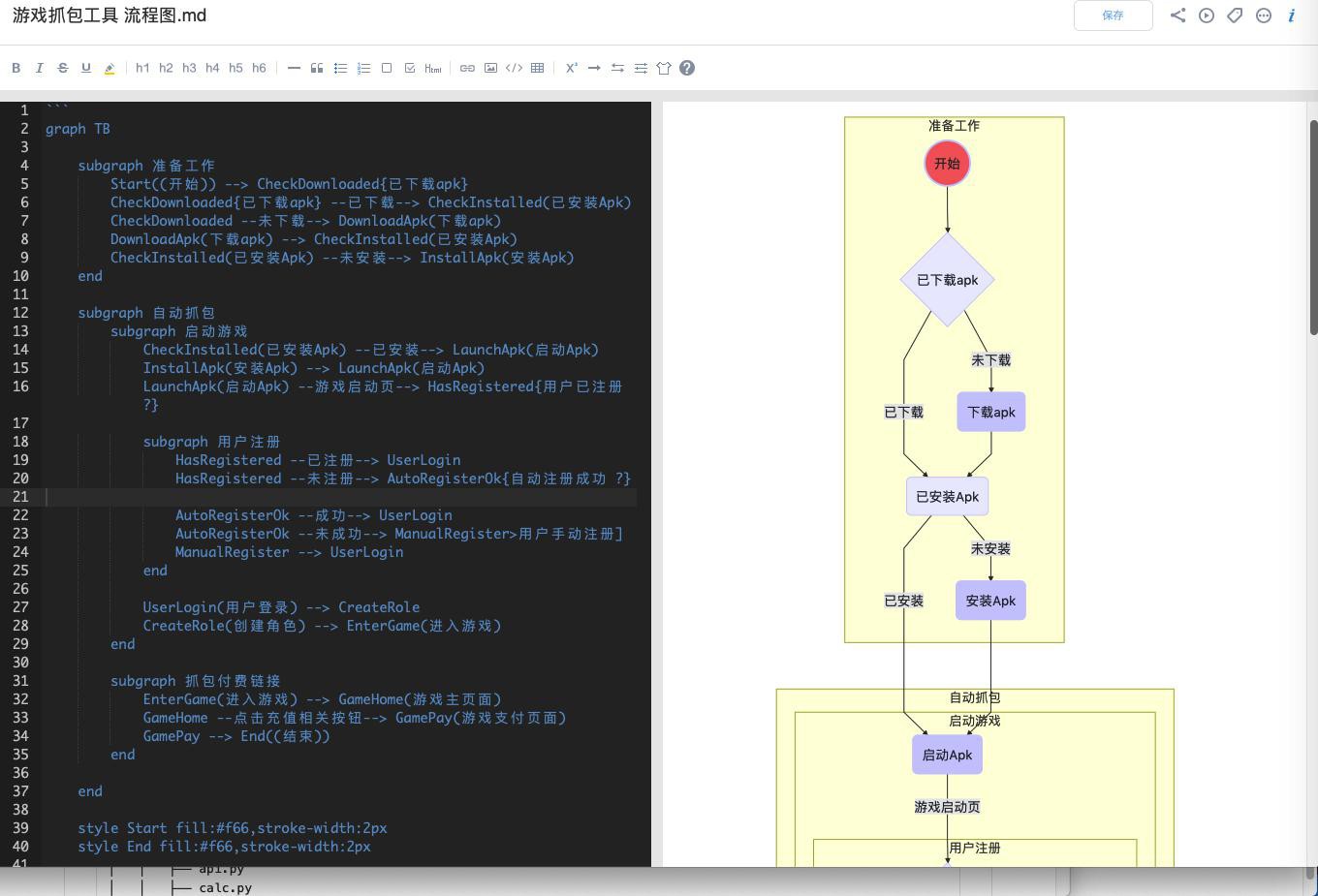

最后去掉多余空行,即可显示:
注:当前还是要同时去掉顶部的mermaid
显示效果还是不错的。

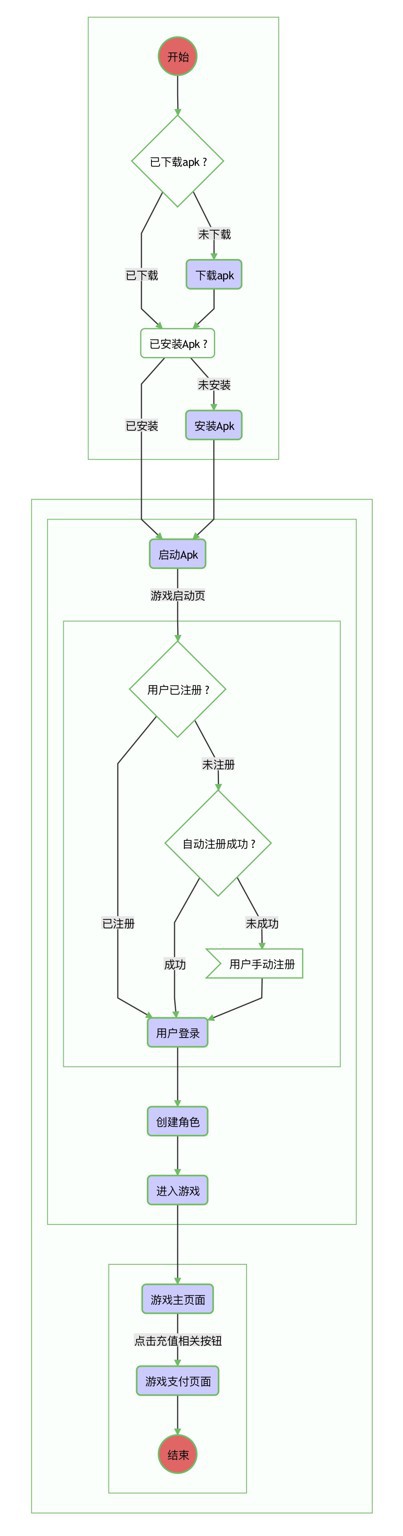

通过印象笔记-》导出pdf-》mac预览导出图片-》Sngit编辑图片 ->最终导出的单张图片是:
总体效果还是不错的。
如果印象笔记支持subgraph的title显示,就更完美了。
