【总结】
- 用户标识=User Identities=User Identitiy
- IMS可以使用多种用户标识
- IMPI=IP Multimedia Private Identity=IP多媒体私有标识
- 一种由主网络操作者永久性分派的全局性标识
- 可以用于注册、认证、管理和计费等用途
- 每个IMS用户可以有多个IMPI
- IMPU=IP Multimedia PUblic Identity=IP多媒体公共标识
- 当IMS用户想要和其他用户通信时,需要使用IP多媒体公有标识
- 它可以写在那个人的名片上
- IMS允许一个IMPI上绑定多个IMPU。
- IMPU也可以和其它电话共享
- 就像一个家庭使用一个电话号码
- WPUI=Wildcarded Public User Identity=通配公共享户标识
- 表示一组相似的IMPU
- GRUU=Globally Routable User Agent URI=全局可路游用户代理统一资源标识符
- 一个由IMPU和UE实例组成的标识符
- IMS中有两类GRUU
- 公共GRUU(P-GRUU)
- 明示了用户的IMPU并且长期有效
- 临时GRUU(T-GRUU)
- 隐藏了用户的IMPU
- 当用户显式注销T-GRUU或者过了有效期时,T-GRUU就会失效
- 说明
- IMPI和IMPU是一种URI
- URI=统一资源标识符
- 它可以是
- 数字:Tel URI
- 举例
- tel: +1-555-123-4567
- 字符标识符SIP URI
- 举例:
- 去掉前缀后
- 举例
- +31 72 5621771
- sales@vc4.com
以及后续的:
- IMS中用户身份和编号 基础知识

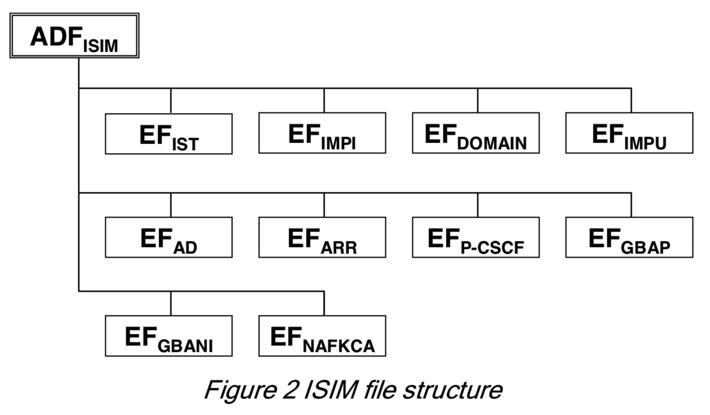

- ISIM文件结构
- ADFI SIM包含内容
- EFIMPI – IMS private user identity,
- EFDOMAIN – Home Network Domain Name,
- EFIMPU – IMS Public User Identity (one or more),
- EFAD – Administrative Data (UE operation mode, e.g. normal or type approval),
- EFARR – Access Rule Reference (access rules for files located under the ISIM ADF),
- EFIST – ISIM Service Table (lists available optional services:P-CSCF address, Generic Bootstrapping Architecture (GBA), HTTP Digest, GBA-based Local Key Establishment Mechanism, support of P-CSCF discovery for IMS local break out),
- EFP-CSCF – P-CSCF Address (one or more),
- EFGBABP – GBA Bootstrapping parameters (contains the AKA Random challenge (RAND) and Bootstrapping Transaction Identifier (B-TID) associate with a GBA bootstrapping procedure),
- EFGBANL – GBA NAF List (contains the list of NAF_ID and B-TID associated to a GBA NAF derivation procedure),
- EFNAFKCA – NAF Key Centre Address (one or more).
- home domain

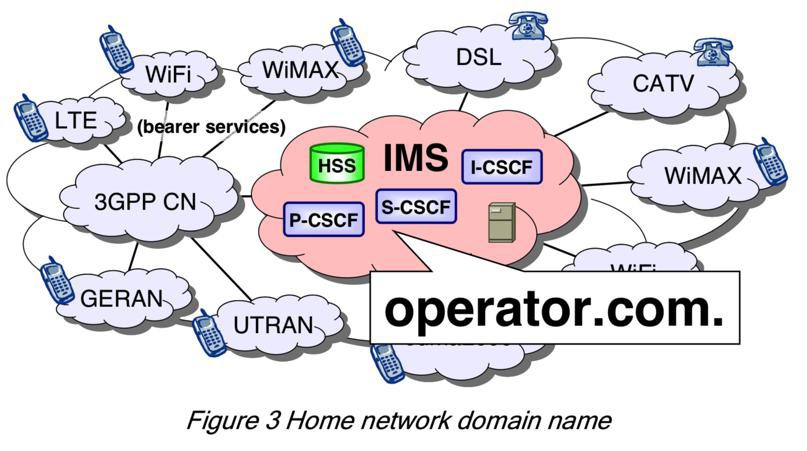

- Home network domain name
- 对应标准:IETF RFC 1035

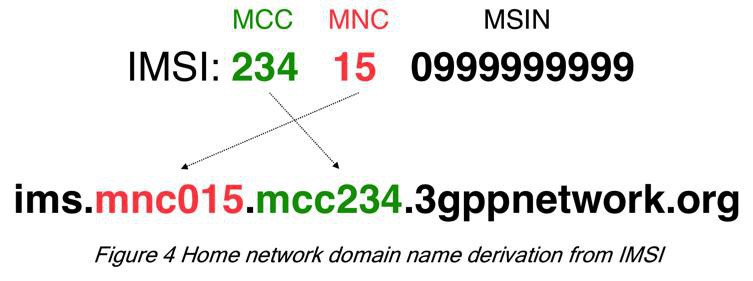

- Home network domain name derivation from IMSI
- IMPI
- Private user identity=Private Identity=IP Multimedia Private Identity=IMPI
- 每个IMS用户都有一个Private User Identities
- 是Home Network Operator网络运营商?分配的
- 用途
- Registration注册
- Authorisation授权
- Administration管理
- Accounting计费

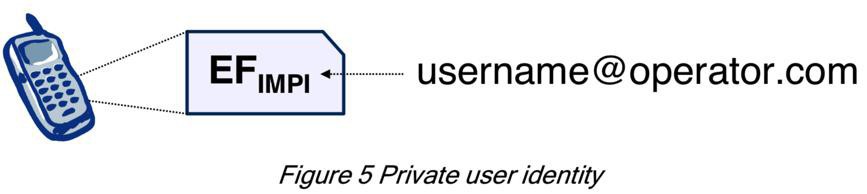

- 形式
- NAI=Network Access Identifier
- 语法:username@realm
- 举例
- Private User Identity derivation from IMSI
- 3GPP中没有IMSI,所以需要从IMSI中推算出来
- IMSI=International Mobile Subscriber Identity=国际移动用户识别码

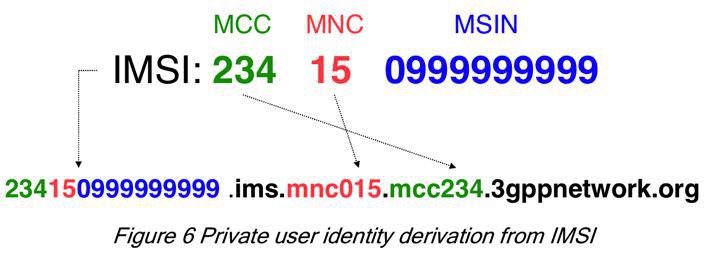

- Private user identity derivation from IMSI
- IMPU
- =Public User Identity=Public identity=IP Multimedia PUblic identity=IMPU
- 概述
- 每个IMS用户都有1或多个IMPU
- 任何用户都可以用IMPU去和其他用户通信
- 例如,可以被包含到一个商务名片中
- 格式
- 种类
- SIP URI
- 协议标准:IETF RFC 3261
- 格式:sip:username@domain
- Tel URI
- 协议标准:IETF RFC 3966
- E.164 number
- 格式:tel:<Global Number>
- 说明
- 不带分隔符
- contains a global number without visual separators

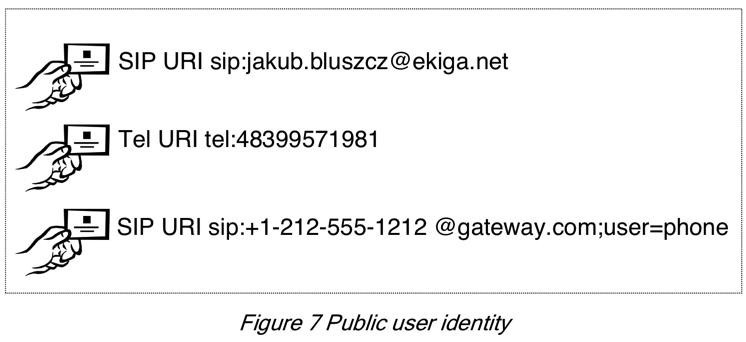

- 举例
- 文字
- SIP URI
- sip:jakub.bluszcz@ekiga.net
- Tel URI
- tel:48399571981
- SIP URI
- sip:+1-212-555-1212 @gateway.com;user=phone
- 图

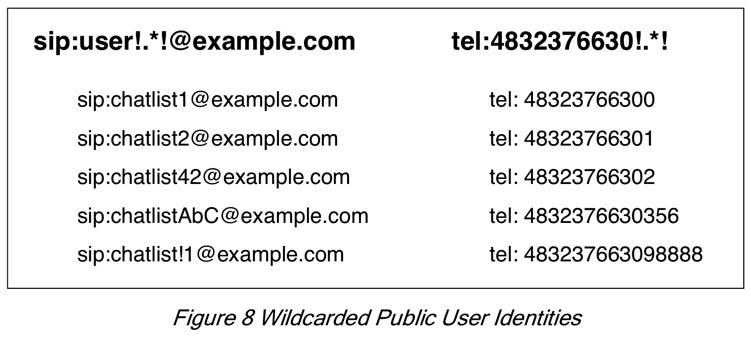

- WPUI=Wildcarded Public User Identity=通配公共享户标识
- IMPU可能会被以WPUI的方式存储在HSS中
- WPUI目的是为了针对注册了大量的账号,且其处理方式都类似的场景实现优化
- 保存成一组类似的账号
- 也就是:WPUI=Wildcarded Public User Identity
- 语法
- 会用到ERE=Extended Regular Expression=扩展正则表达式
- 分隔符delimiter是:感叹号!
- 举例
- sip:user!.*!@example.com
- tel:4832376630!.*!
- 图

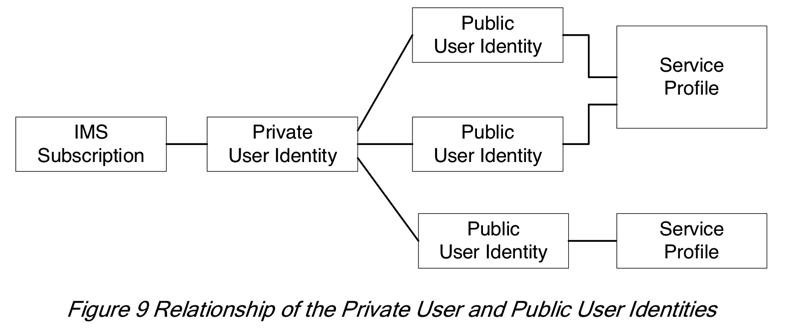

- IMPI 和 IMPU 关系
- Relationship of Private and Public User Identities
