【未解决】IMS系统中用户账号注册和SIP会话控制相关流程和过程逻辑

SIP crifan 482浏览 0评论
折腾:
【整理】IMS系统中的User Identity用户标识用户身份相关基础知识
期间,再去整理,已知用户,如何在IMS系统中注册的过程和逻辑,核心流程如何。
参考:
IMS Identification and numbering
Network Framework of IMS YUAN ZHANG China Telecom Beijing Research Institute
https://www.itu.int/en/ITU-D/Regional-Presence/AsiaPacific/SiteAssets/Pages/Events/2016/Oct-CandI2016/CAICT2016/Session%203-2%20Framework%20of%20IMS张园.pdf
目前的理解是:
对于2个用户之间的通讯,如果是基于SIP的URI,之前
【整理】IMS即IP多媒体子系统详解
已有简单的图示:
参考
https://www.itu.int/en/ITU-D/Regional-Presence/AsiaPacific/SiteAssets/Pages/Events/2016/Oct-CandI2016/CAICT2016/Session%203-2%20Framework%20of%20IMS张园.pdf

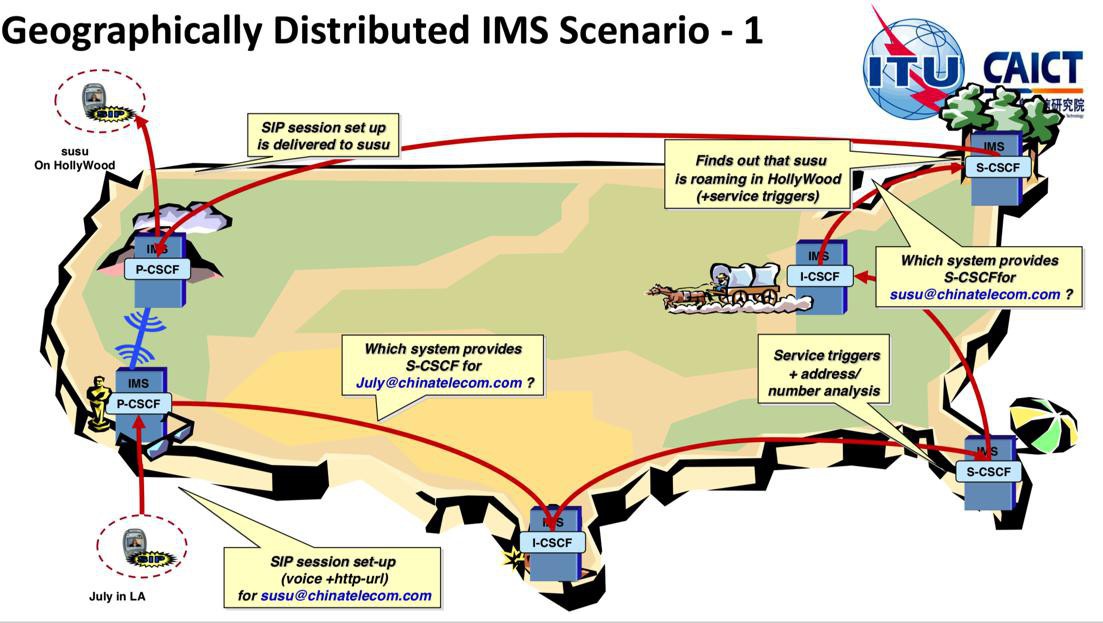

又有更形象的解释:

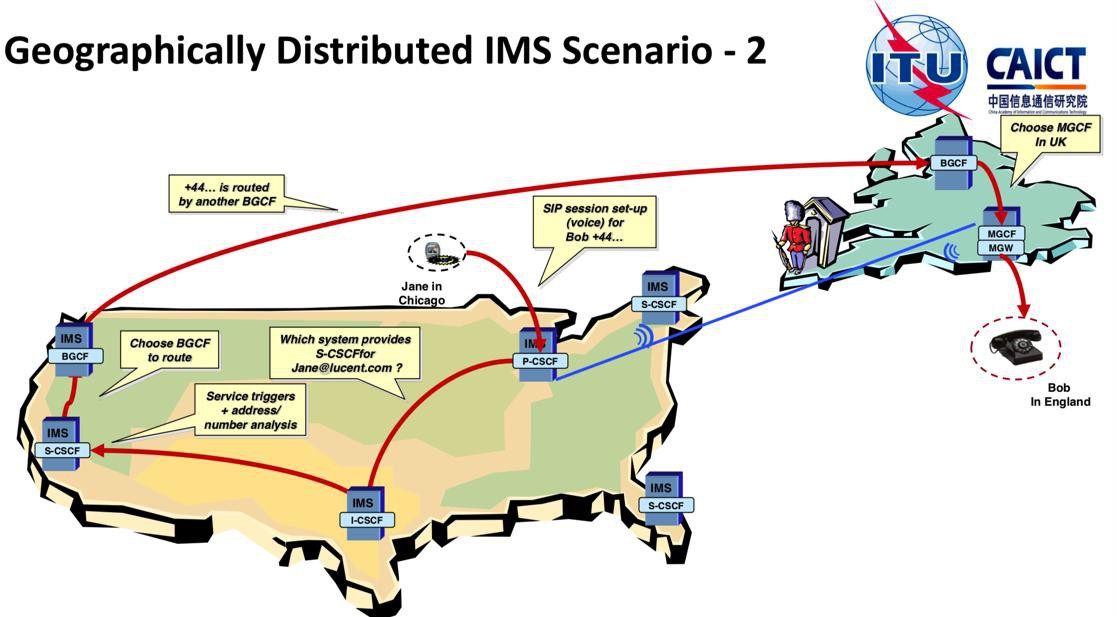

另外一种,相对跨网络 跨界 跨国家 的通讯 举例:
其中的:
  • BGCF
就是之前在:
【整理】IMS即IP多媒体子系统详解
所整理的:
  • BGCF
    • =Breakout Gateway Control Function=出口网关控制功能
      • 是一个SIP代理,它处理来自S-CSCF的路由请求。
      • BGCF有基于电话号码的路由功能,用来选择与PSTN网络的接口点。
      • 当BGCF发现被叫网络位于一个PSTN网络时,BGCF就选择一个媒体网关控制功能(MGCF),将会话路由到MGCF,MGCF负责与PSTN网络交互。

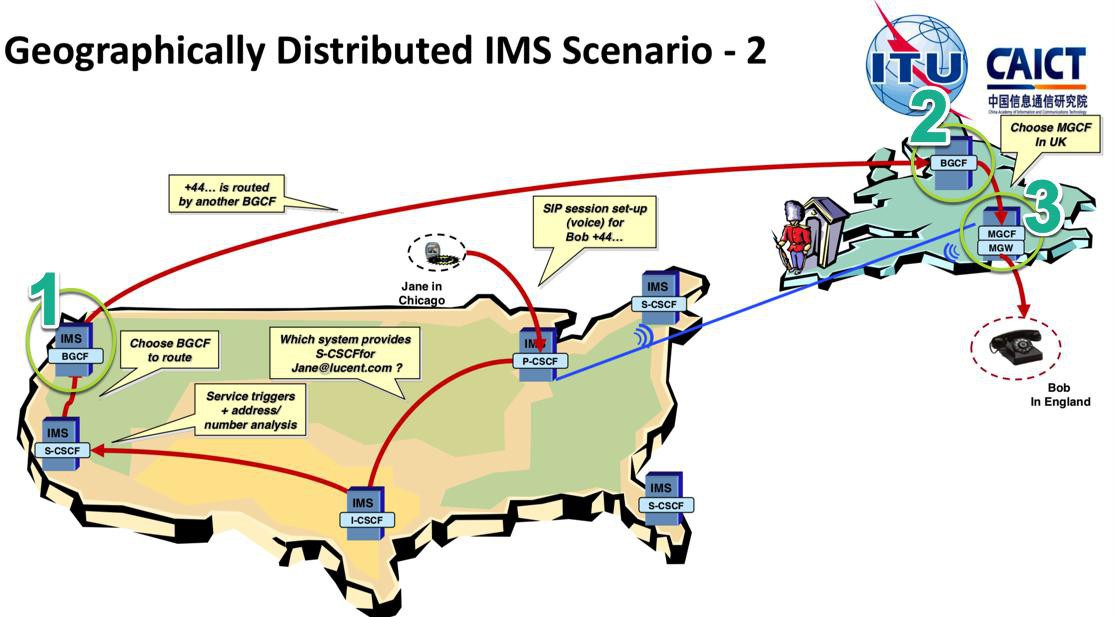

此处看起来就是:
美国的信号 经过BGCF (1)到了 英国的BGCF(2)后
此处发现是 传统的电话=PSTN网络,所以选择了一个 MGCF(3)
最终将会话路由到了 England的Bob,实现了通话

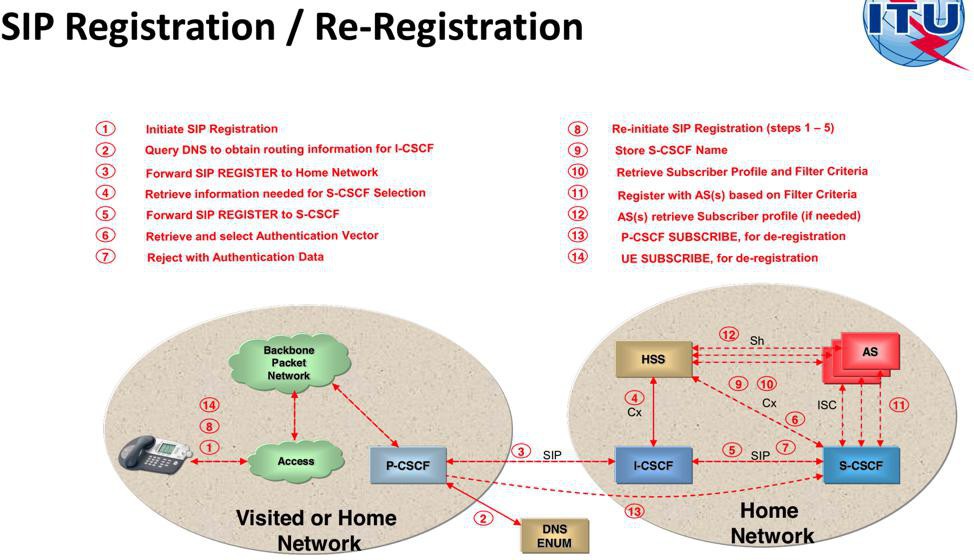

而关于IMS账号注册
即SIP账号注册
看到Session 3-2 Framework of IMS张园.pdf中有解释:
总体逻辑感觉比之前清晰

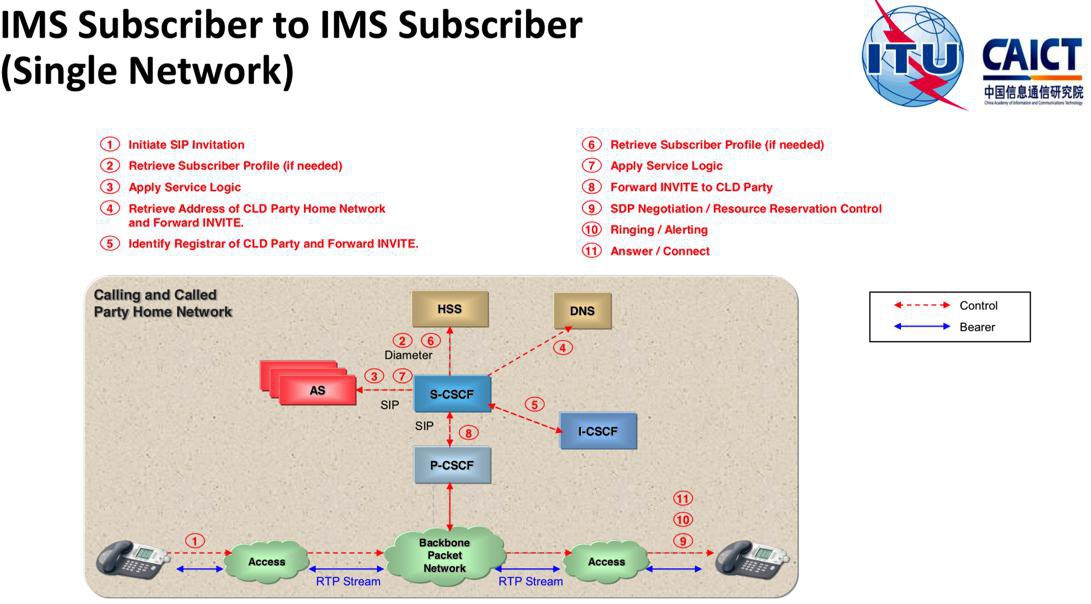

以及单个网络中,2个不同IMS用户之间(发起会话?)的逻辑是:

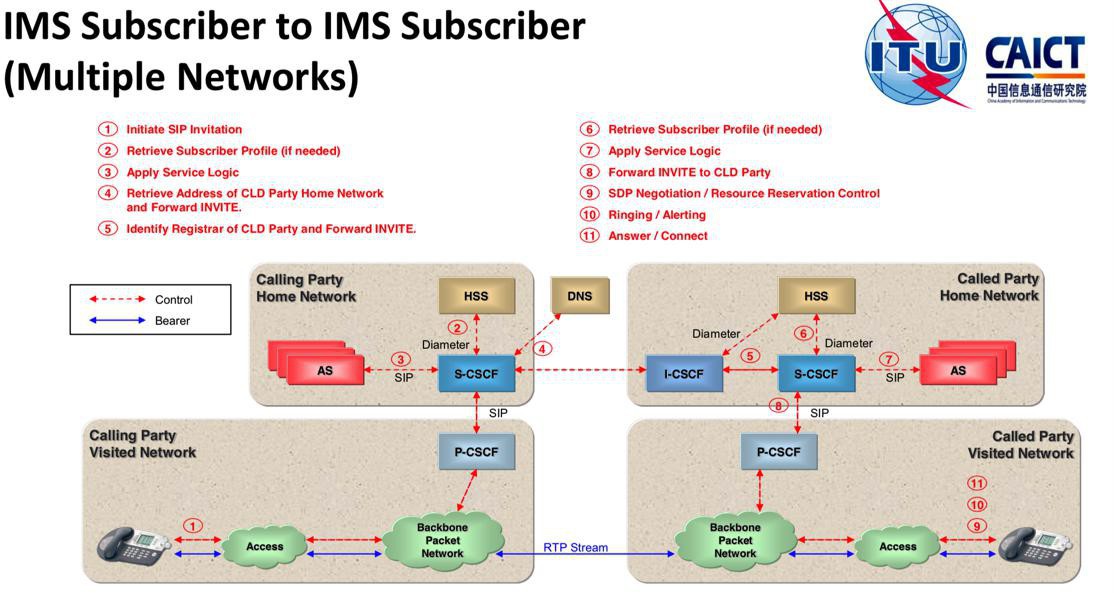

以及多网络中,IMS用户和IMS用户之间的逻辑:

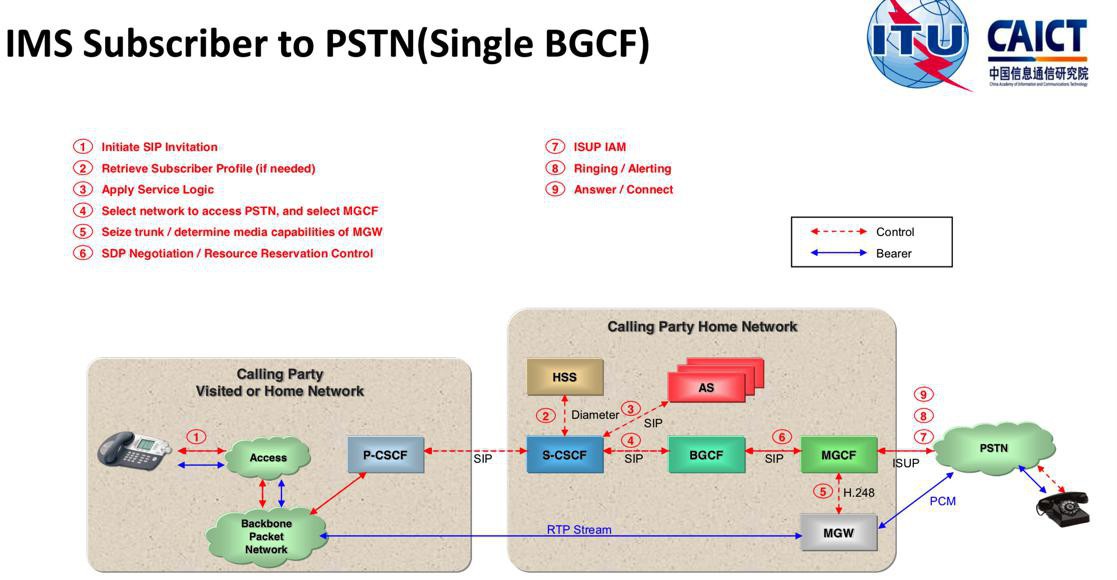

以及IMS用户和(传统的)PSTN网络的用户之间的交互:

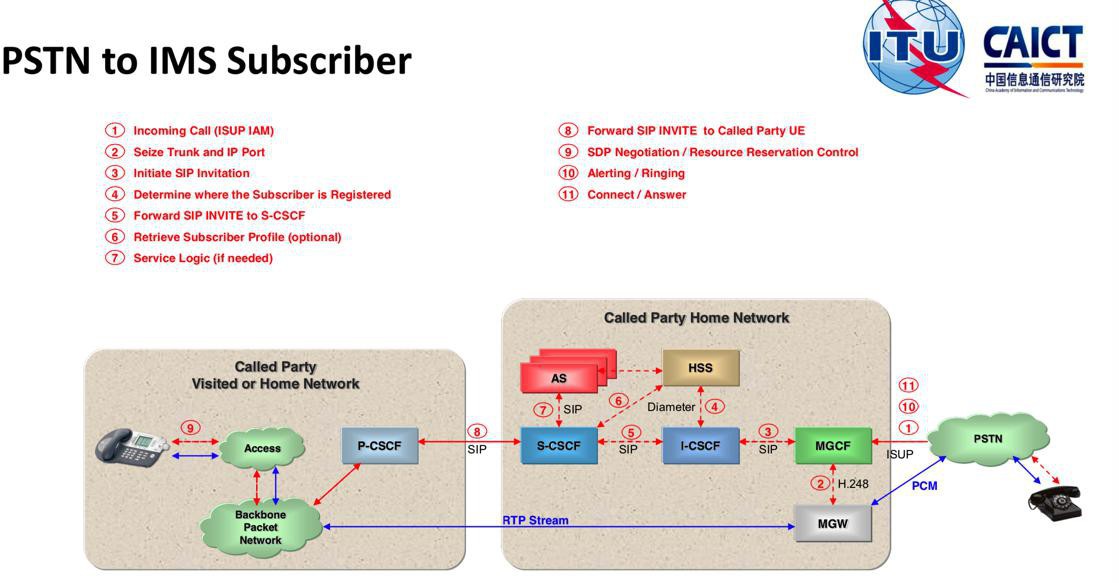

反向的,PSTN到IMS用户的通讯:

转载请注明:在路上 » 【未解决】IMS系统中用户账号注册和SIP会话控制相关流程和过程逻辑
